Líneas de taladrado y punzonado CNC de placas

Las maquinas de la serie P incluyen líneas automáticas de taladrado y punzonado para placas de hasta 80 mm de espesor. Estas líneas compactas están hechas con un robusto armazón en C que garantiza la precisión del procesamiento y la fiabilidad a largo plazo. Este modelo de punzonado también puede realizar operaciones de taladrado y marcado. Este modelo de línea de taladrado de alta velocidad también puede marcar, roscar y trazar la placa para la soldadura, el diseño y el marcado de pieza.

PROCESOS

Taladrado

Trazado

Avellanado

Roscado

Punzonado

Marcado

PERFILES

Placas

Angulares

UNIDADES DE PUNZONADO

Las líneas de la serie P están equipadas con tres punzones seleccionables, cada uno con potencia total. Un sistema de sujeción autoajustable mantiene la placa posicionada durante los ciclos de punzonado y extracción.

UNIDADES DE TALADRADO

Las líneas de punzonado pueden tener un cabezal de taladrado de 19 kW como máximo. Las líneas de taladrado de placas se suministran con un cabezal de taladrado de 27 kW de alta velocidad y accionamiento directo con un cambiador automático de herramientas de ocho posiciones.

MARCADO

Puede marcar piezas con una herramienta de marcado montada en lugar de un punzón o con un dispositivo de marcado programable para el modelo de taladrado de placas.

MESA DE SOPORTE

Una sólida mesa de rodillos soporta la pieza durante el procesamiento y el reposicionamiento del material.

CARRO CON SUJETADORES

El carro de posicionamiento del material posee pinzas hidráulicas para sujetar el material y se utiliza para reposicionar placas de mayor tamaño y en el lugar programado para el punzonado o taladrado.

ARMAZÓN EN C

El armazón de acero de una sola pieza también contiene el armario eléctrico, los componentes neumáticos e hidráulicos y la unidad de control CNC para simplificar la instalación.

Las capacidades multitarea solucionan las actividades de fabricación de placas más comunes.

Referencia automática de piezas al inicio de cada programa CNC.

Diseño compacto y sencillo que ocupa poco espacio.

El versátil sistema de sujeción de piezas autoajustable se adapta al grosor real del material.

Pueden realizarse diagnósticos remotos a través de una conexión de red que le permite al equipo de mantenimiento realizar análisis del sistema.

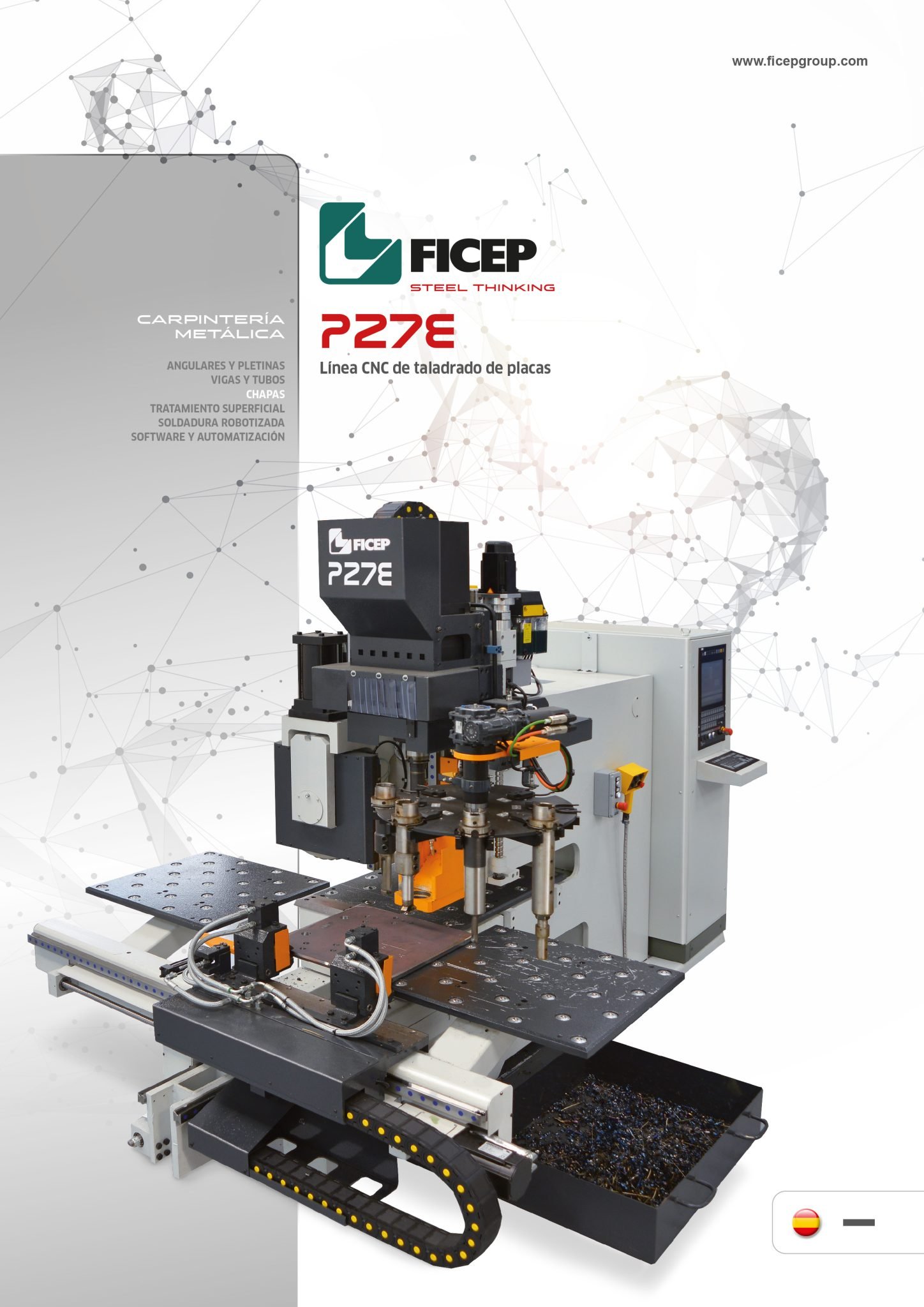

P27E Líneas de taladrado CNC de placas	P27E
Tamaño de placa [mm máx.]	1000 x repositioning
Cabezales de taladrado [n.º]	1
Herramientas de taladrado por cabezal [n.º]	8
Diámetro de taladrado [mm máx.]	40 (50)
Espesor de taladrado [mm máx.]	80
Potencia del cabezal [kW]	19 (27)
Velocidad del cabezal [RPM máx.]	3500

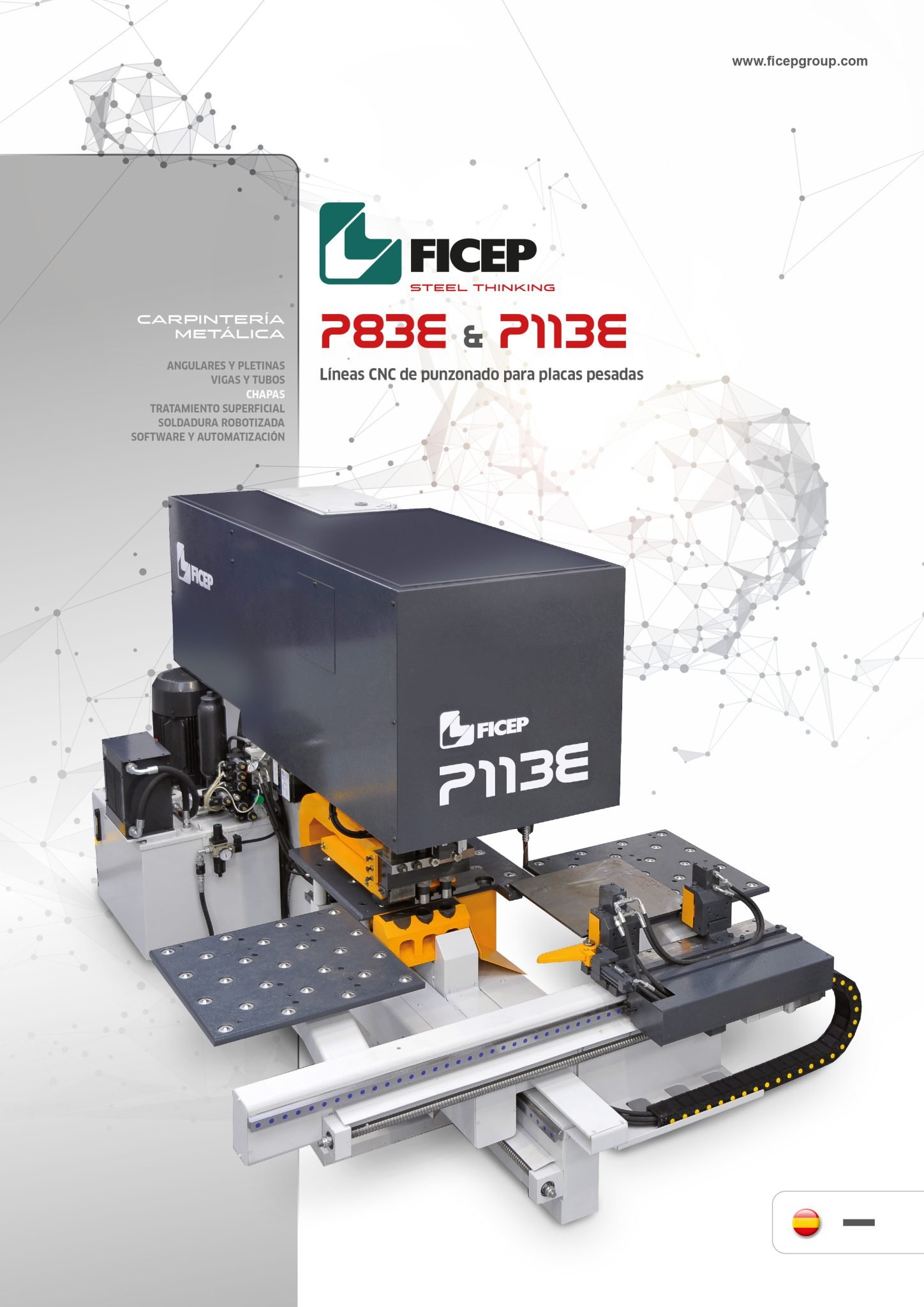

P83E & P113E Líneas de punzonado CNC de placas	P83E	P113E
Tamaño de placa [mm máx.]	800 x repositioning	800 x repositioning
Fuerza de punzonado [kN]	800	1100
Punzones [n.º]	3	3
Diámetro de punzonado [mm máx.]	46	2546
Espesor de punzonado [mm máx.]	25	25
Cabezales de taladrado [n.º]	1	1
Herramientas de taladrado por cabezal [n.º]	1	8
Diámetro de taladrado [mm máx.]	40 (50)	40 (50)
Espesor de taladrado [mm máx.]	40	40
Potencia del cabezal [kW]	19 (27)	19 (27)
Velocidad del cabezal [RPM máx.]	3500	3500

Vea el vídeo del modelo P SERIES.

Vea el vídeo
