Líneas automáticas CNC de taladrado, corte por cinta y desmembrado para perfiles

Vanguard es una línea automática de taladrado de perfiles con tres cabezales controlada por CNC que está equipada con cambiadores automáticos de herramientas y una función de trazado en cuatro lados. Su diseño económico hace que la línea de taladrado sea una celda de producción fiable y con un precio razonable.

PROCESOS

Taladrado

Trazado

Fresado

Avellanado

Roscado

Marcado

Corte de cinta

Oxicorte

Corte por plasma

PERFILES

Perfiles

Angulares

Pletinas

UPNs

Tubos cuadrados

Tubos rectangulares

SISTEMA DE MEDICIÓN

Una combinación sofisticada de dispositivos de sondeo, sujeción y láser permiten la medición precisa de la longitud y la anchura de los perfiles, así como también de la altura de almas y alas.

TRES CABEZALES INDEPENDIENTES

Los usuarios pueden confiar en tres cabezales de taladrado independientes de accionamiento directo con máxima potencia en cada cabezal.
Los tres cabezales de alta tecnología pueden operar simultáneamente en alas y almas.

CABEZAL DE ACCIONAMIENTO DIRECTO

El poderoso cabezal de accionamiento directo garantiza un alto rendimiento de taladrado.
Este diseño simple y muy resistente convierte este cabezal en el más eficiente y avanzado del mercado actual.

TALADRADO DE CARBURO

Debido al alto rango de RPM del cabezal, se pueden utilizar herramientas de carburo con la máxima eficiencia.

TRAZADO DEL LADO INFERIOR

Además del trazado del lado superior, que se realiza con la herramienta correspondiente, las operaciones de trazado del lado inferior pueden realizarse con un cabezal de trazado opcional.

CAMBIADOR DE HERRAMIENTAS

El CNC controla el sistema del cambiador automático de herramientas, que incluye seis posiciones en cada cabezal.

DISPOSITIVO MAGNÉTICO

Cuando se combina con una sierra de cinta, un tope trasero magnético permite la descarga de recortes y piezas pequeñas y cortas en la mesa de descarga para piezas cortas.

UNIDAD DE CONTROL CNC SIMPLE

Cuando se combina con una sierra de cinta o un robot de desmembrado térmico, no requiere añadir otra unidad CNC, ya que una sola unidad CNC controla todo el sistema.

SEGURIDAD

Todos nuestros sistemas se suministran de acuerdo con el mayor nivel de ajustes y estándares de seguridad.

Esta solución con precio asequible ofrece una gran productividad y una resistencia excepcional durante muchos años.

El rendimiento de los cabezales de accionamiento directo garantiza que se alcance el mayor nivel de estándares de rendimiento y calidad.

Este modelo brinda soluciones multitarea para la industria de la fabricación en acero.

Pueden realizarse diagnósticos remotos a través de una conexión de red que le permite al equipo de mantenimiento realizar análisis del sistema.

VANGUARD Líneas automáticas CNC de taladrado con multicabezal	453 VN 453 VN-R	603 VN 603 VN-R	1003 VN 1003 VN-R	1103 VN 1103 VN-R	1203 VN 1203 VN-R
Tamaño de perfiles [mm mín.]	60*x10	60x10	60x10	80x10	80x10
Tamaño de perfiles [mm máx.]	460x460	610x460	1015x460	1115x510	1220x610
Cabezales de taladrado [n.º]	3	3	3	3	3
Herramientas de taladrado por cabezal [n.º]	6	6	6	6	6
Diámetro de taladrado [mm máx.]	40	40	40	40	40
Potencia del cabezal [kW]	31	31	31	31	31
Velocidad del cabezal [RPM máx.]	5000	5000	5000	5000	5000
Peso de máquina [kg]	8500	9500	9500	10000	10000

*Perfiles angulares, tubos cuadrados y rectangulares con lado min. de 50mm únicamente en modelos de alimentación de carro y pinza.

VANGUARD Taladrado y corte por cinta	453 VNB	603 VNB	1003 VNB	1103 VNB	1203 VNB
Potencia del motor [kW]	9	9	9	15	15
Velocidad de la hoja de sierra de cinta [m/min máx.]	170	170	170	170	170
Tamaño de la hoja de sierra de cinta [mm]	41x1.3x7250	41x1.3x7250	41x1.3x7250	54x1.6x9920	67x1.6x9000
Peso de máquina [kg]	13000	14000	14000	21500	16400

VANGUARD Taladrado y desmembrado térmico	604 VNFRC	604 VNRAZ	1204 VNFRC	1204 VNRAZ
Soplete de oxicorte [n.º]	1	-	1	1
Soplete de plasma [n.º]	1	1	1	1
Peso de máquina [kg]	18500	18500	19000	19000

Vea el vídeo del modelo VANGUARD.

Vea el vídeo

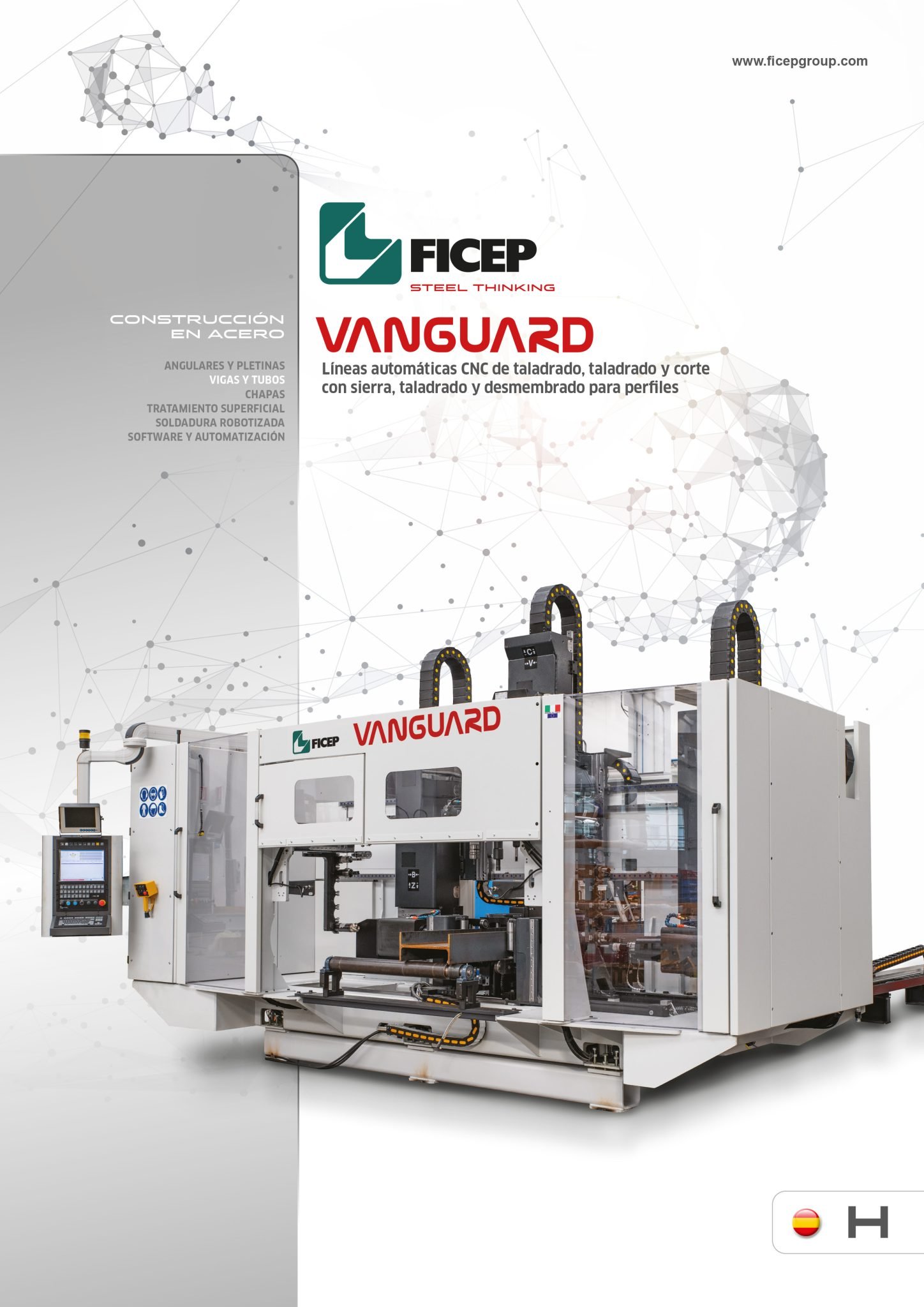

PDF Brochure Solicitar folletos
