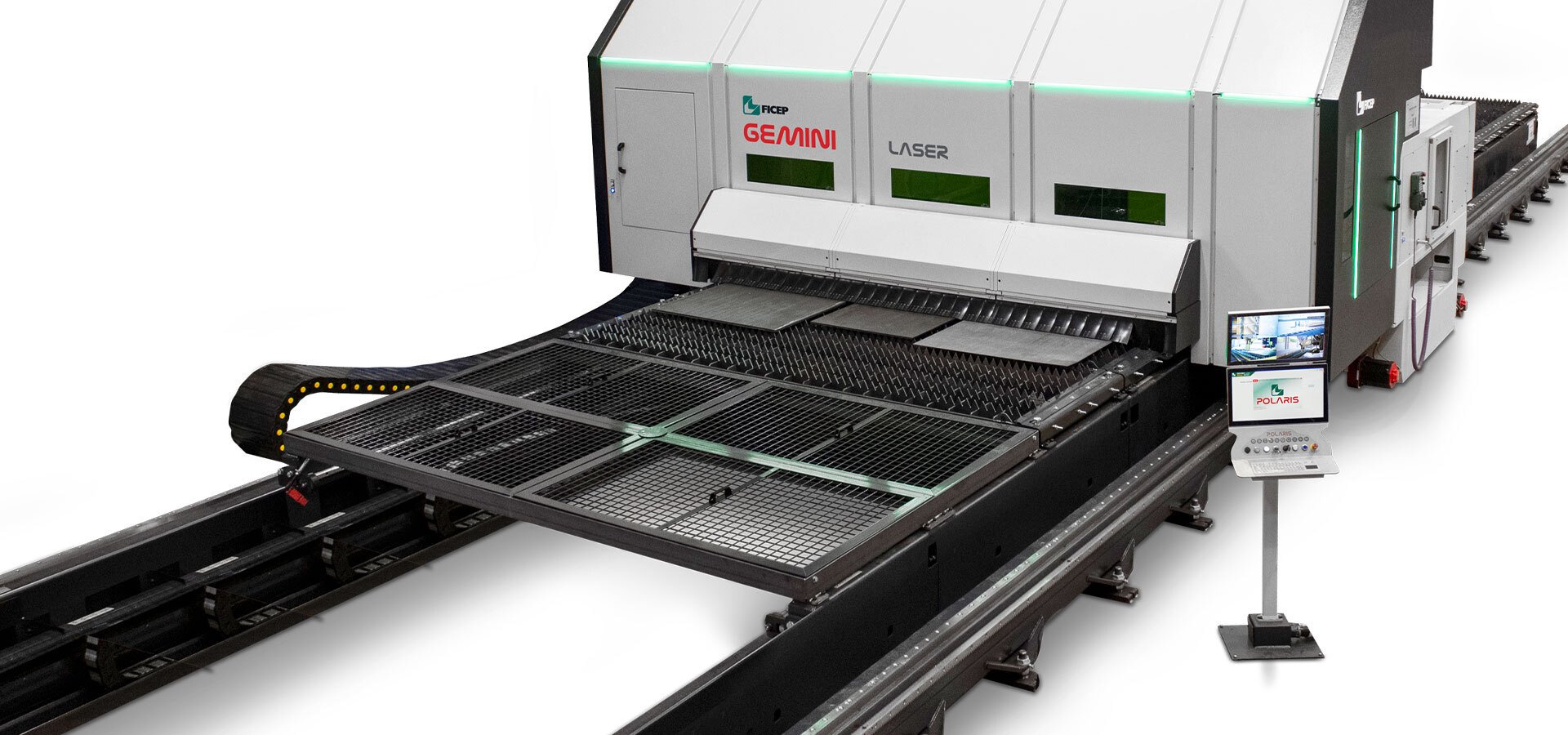

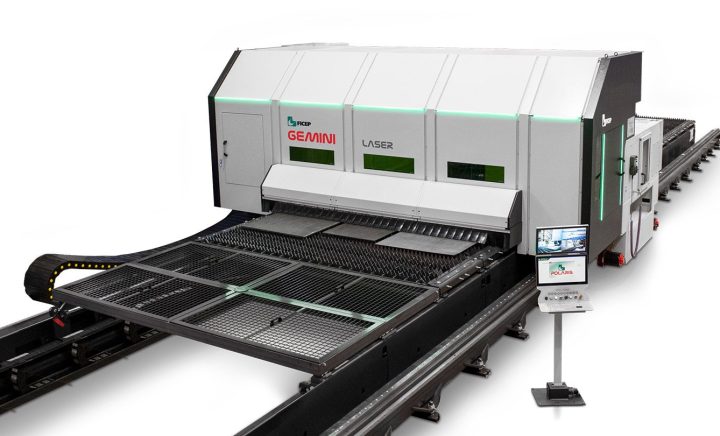

Sistemas automáticos de perforación, fresado y corte láser CNC de pórtico para placas grandes

Presentamos el nuevo Gemini LASER, ¡una evolución innovadora en la tecnología de procesamiento de placas! Gemini LASER es el procesador de placas definitivo diseñado para fabricantes y fabricantes de todas las escalas. Diseñado para manejar todo, desde placas ligeras hasta pesadas, el Gemini LASER no solo realiza el marcado, fresado, perforación, roscado y biselado con una precisión y velocidad inigualables, sino que también lo hace en un espacio mínimo, lo que reduce tanto la inversión de capital como los costos generales de las piezas.

Esta máquina de última generación ahora cuenta con una innovadora unidad de corte láser que establece un nuevo punto de referencia en la industria. Este innovador sistema de corte por láser redefine el rendimiento al combinar un diseño de pórtico móvil con tecnología láser de vanguardia, lo que garantiza una productividad del 100% incluso durante la carga y descarga de material.

PROCESOS

Taladrado

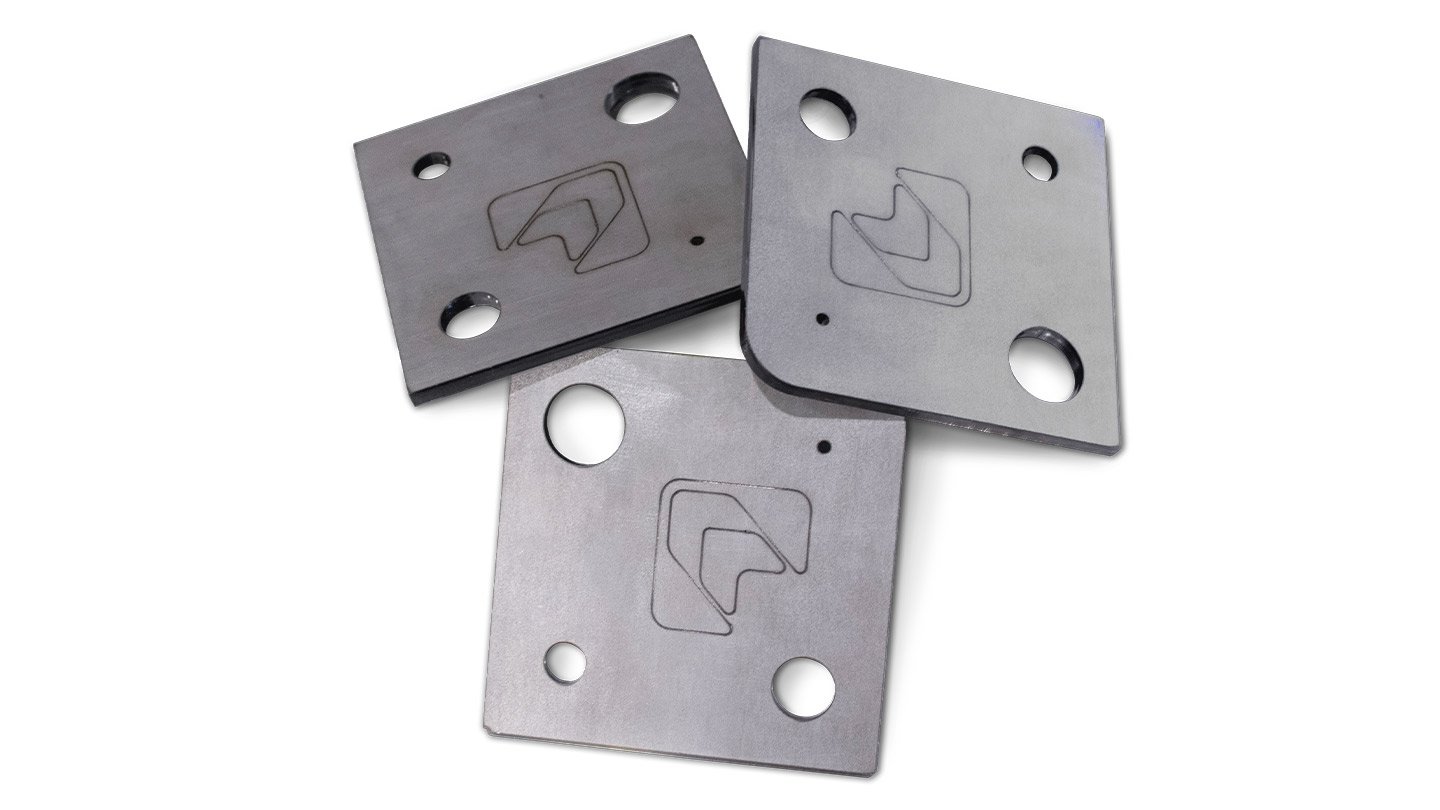

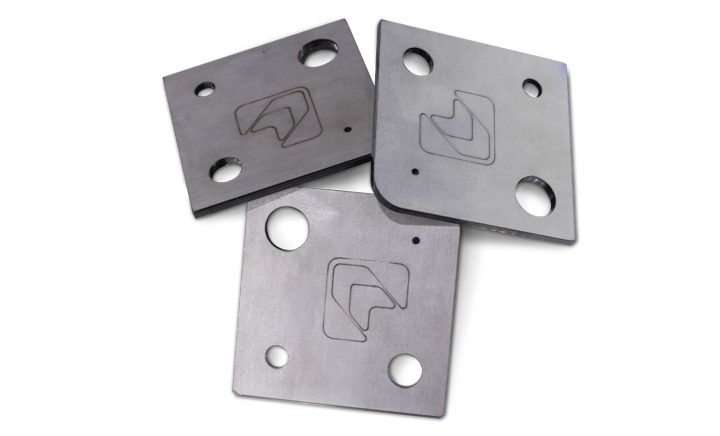

Trazado

Fresado

Avellanado

Roscado

Corte por Láser

PERFILES

Plates

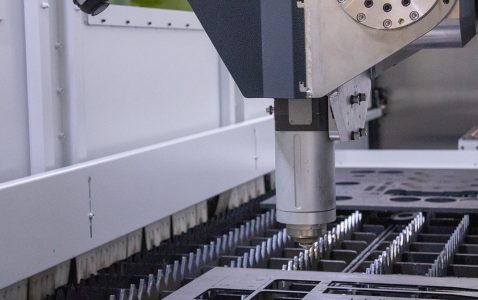

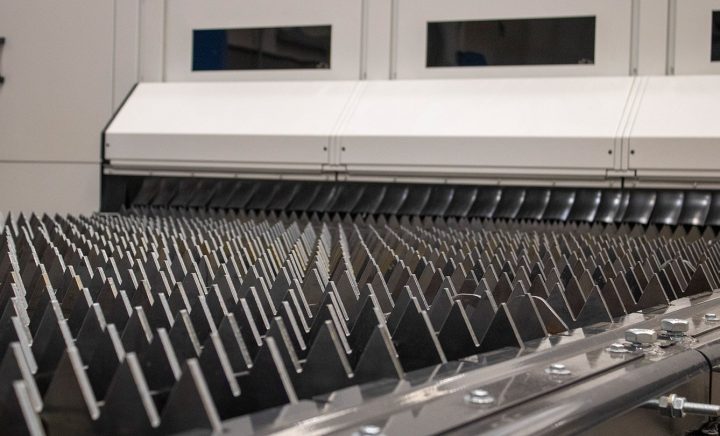

NUEVA TECNOLOGÍA DE CORTE POR LÁSER

El Gemini LASER puede procesar placas de 5 mm a 60 mm de espesor y está disponible con fuentes láser de 12 kW a 30 kW, lo que proporciona cortes competitivos y de alta calidad tanto en acero dulce como en acero inoxidable. Además, se ofrecen fuentes láser más potentes que superan los 30 kW en función de las necesidades de la aplicación

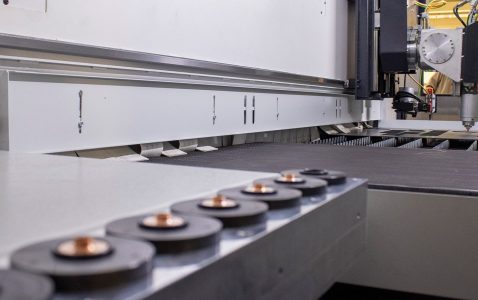

CAMBIADOR AUTOMÁTICO DE BOQUILLAS

Para un funcionamiento perfecto, el cambiador automático de boquillas optimiza el rendimiento con el cepillado y la calibración, lo que garantiza la durabilidad y la adaptabilidad.

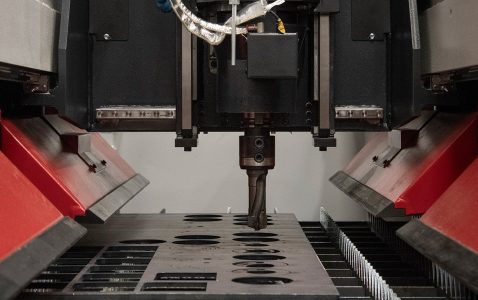

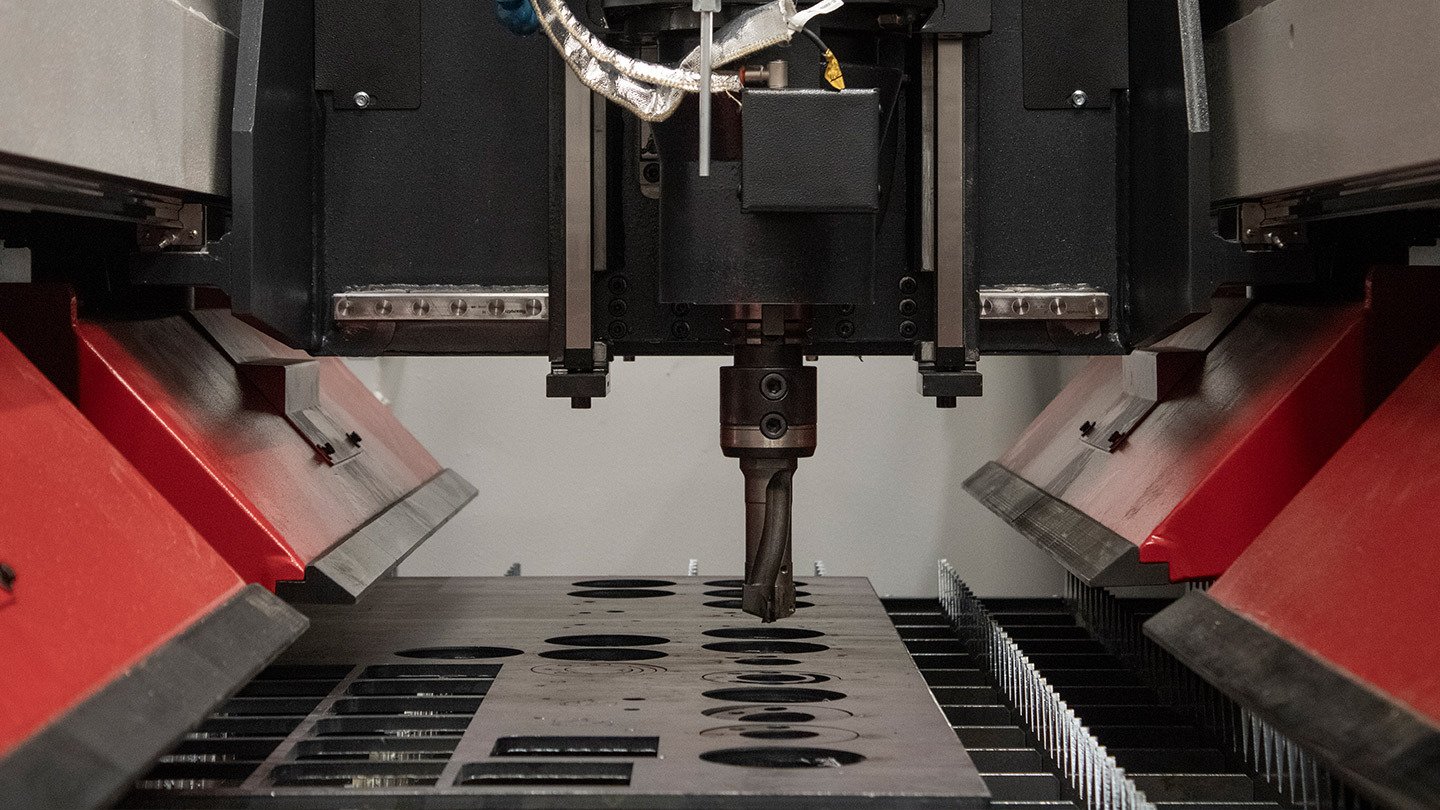

UNIDAD DE PERFORACIÓN

El husillo de mecanizado de alta velocidad permite un taladrado extremadamente productivo de agujeros de 5 a 60 mm. Para agujeros más grandes de hasta 250 mm, el Gemini puede fresar agujeros con una precisión excepcional en diámetro y concentricidad.

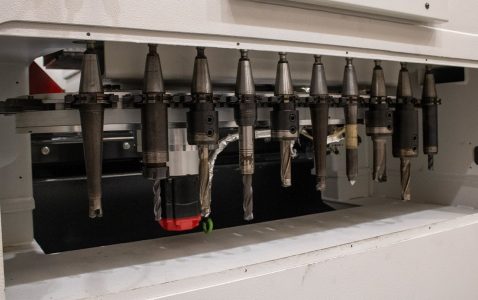

CAMBIADOR DE HERRAMIENTAS

Los sistemas automáticos de cambio de herramientas, gestionados por el CNC, de 8 o 24 posiciones, permiten equipar la línea con todas las herramientas necesarias.

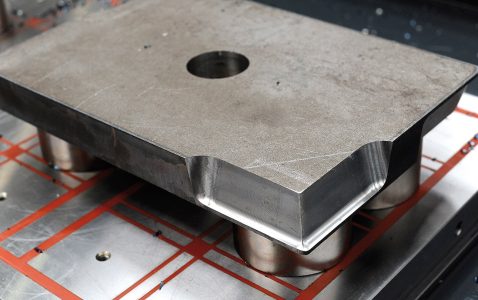

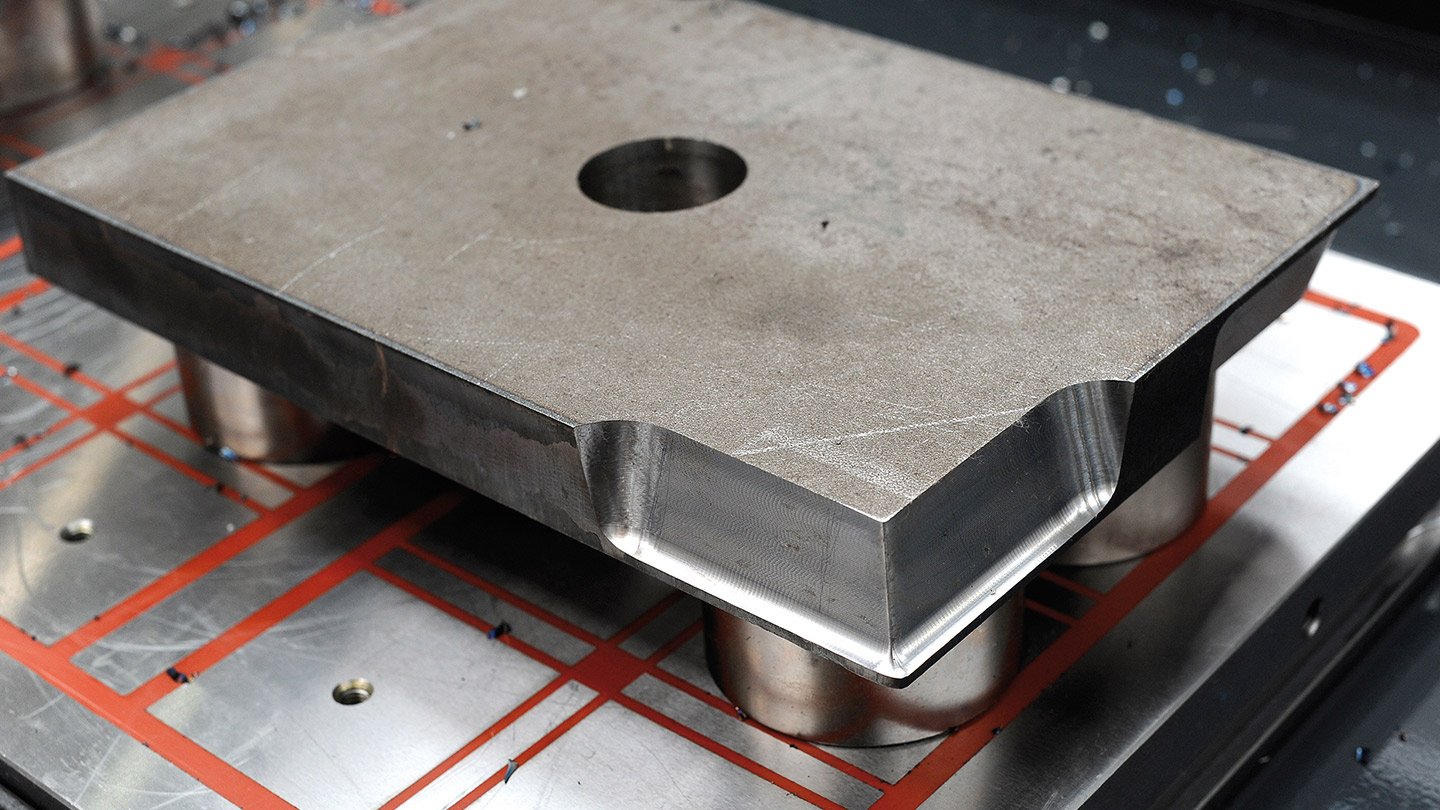

MOLIENDA AVANZADA

Las actualizaciones de software dedicadas permiten operaciones de fresado especiales, como ranuras rectas, ranuras de curva especiales, avellanado, ranuras en «Y» y «J» y otros ciclos especiales.

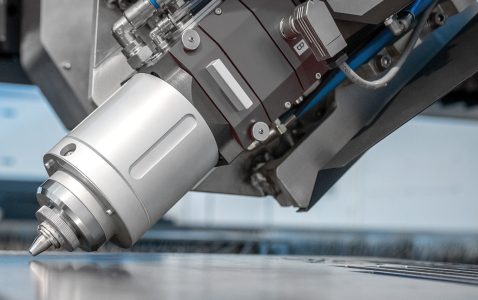

BISELADO DE CANTOS POR LÁSER

Además de las operaciones de fresado, Gemini Laser puede realizar preparaciones de soldadura (V, Y, X, K) con biselado láser.

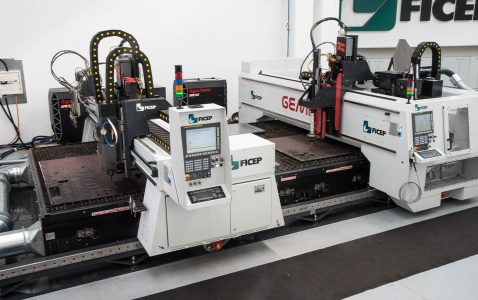

SISTEMA DE DOBLE PÓRTICO

Los sistemas Gemini se pueden combinar en tándem con otro Gemini o con nuestros sistemas de corte de placas Kronos para optimizar la productividad y el espacio del piso con costos más bajos.

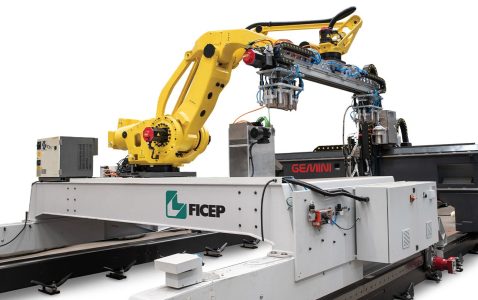

DESCARGA AUTOMÁTICA DE PIEZAS

Gemini se puede integrar con un robot de 4/6 ejes (con sistema magnético simple o doble) y un robot cartesiano (equipado con un solo imán), ambos diseñados para manejar sin problemas una amplia variedad de tamaños de piezas, mejorando su productividad y automatización.

Estructura estilo pórtico diseñada de manera eficiente y un cabezal láser de última generación, lo que aumenta tanto el rendimiento como la velocidad de corte;

Diseño robusto de la caja de vigas de doble puente que garantiza una deflexión mínima durante la perforación y el fresado;

Fresado y taladrado de alta velocidad con velocidades de husillo de 7.000 RPM y cambiador automático de herramientas;

Innovadora tecnología láser con un espacio de corte significativamente reducido para minimizar la producción de escoria;

Estabilidad y precisión óptimas del cabezal láser gracias a sus guías dobles;

La cabeza biselada opcional con rotación de ±45° amplía las posibilidades de corte para diseños complejos;

Units of measurement

Metres
Inch

GEMINI LASER Sistemas automáticos de perforación, fresado y corte por láser CNC de pórtico para placas grandes	G25LS	G32LS
Tamaño de la placa [máx. mm]	2540x6000	3100x6000
Espesor de la placa con fuente láser de 30 kW [máx. mm]	60	60
Cabezal láser recto [n.º máx.]	1	1
Bevel laser head [max. no.]	1	1
Cabezales de perforación [n.º.]	1	1
Herramientas de perforación por cabeza [no.]	8 (24)	8 (24)
Diámetro de perforación [máx. mm]	40 (250)	40 (250)
Espesor de perforación [máx. mm]	60	60
Potencia del husillo [kW]	15	15
Velocidad del husillo [rpm máx.]	7000	7000
Peso de la máquina [kg]	4500	4800

GEMINI LASER Automatic gantry CNC drilling, milling and laser cutting systems for large plates	G25LS	G32LS
Plate size [max. inch]	100’’ x 236’’	122’’ x 236’’
Plate thickness with 35 HP laser source [max. inch]	2-3/8”	2-3/8”
Straight laser head [max. no.]	1	1
Bevel laser head [max. no.]	1	1
Drilling heads [no.]	1	1
Drilling tools per head [no.]	8 (24)	8 (24)
Drilling diameter [max. inch]	1-9/16’’ (9-3/4’’)	1-9/16’’ (9-3/4’’)
Drilling thickness [max. inch]	2-3/8”	2-3/8”
Spindle power [HP]	20	20
Spindle speed [max. RPM]	7000	7000
Machine weight [lbs.]	9,900	9,900

Vea el vídeo del modelo GEMINI LASER.

Vea el vídeo

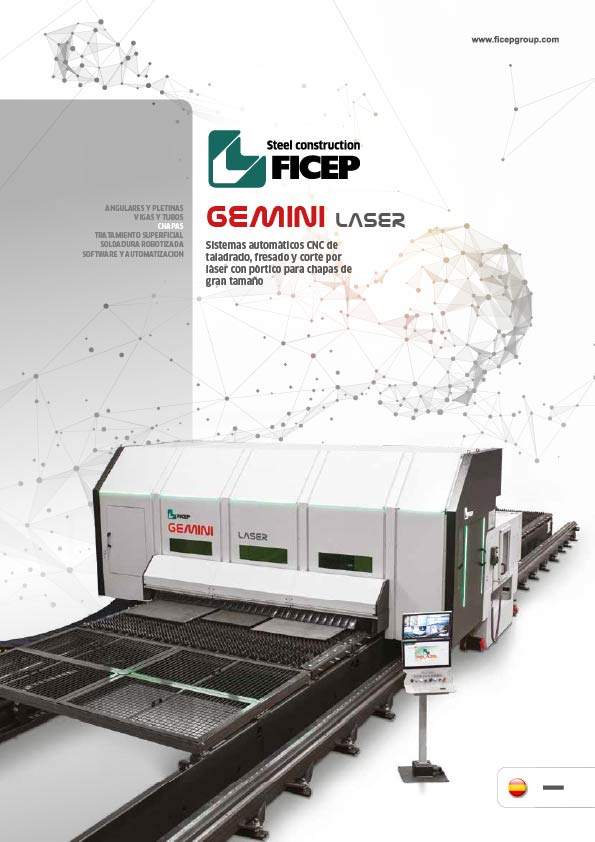

PDF Brochure Solicitar folletos
