Centre d’usinage à portique à commande numérique pour le fraisage des bords de tôles

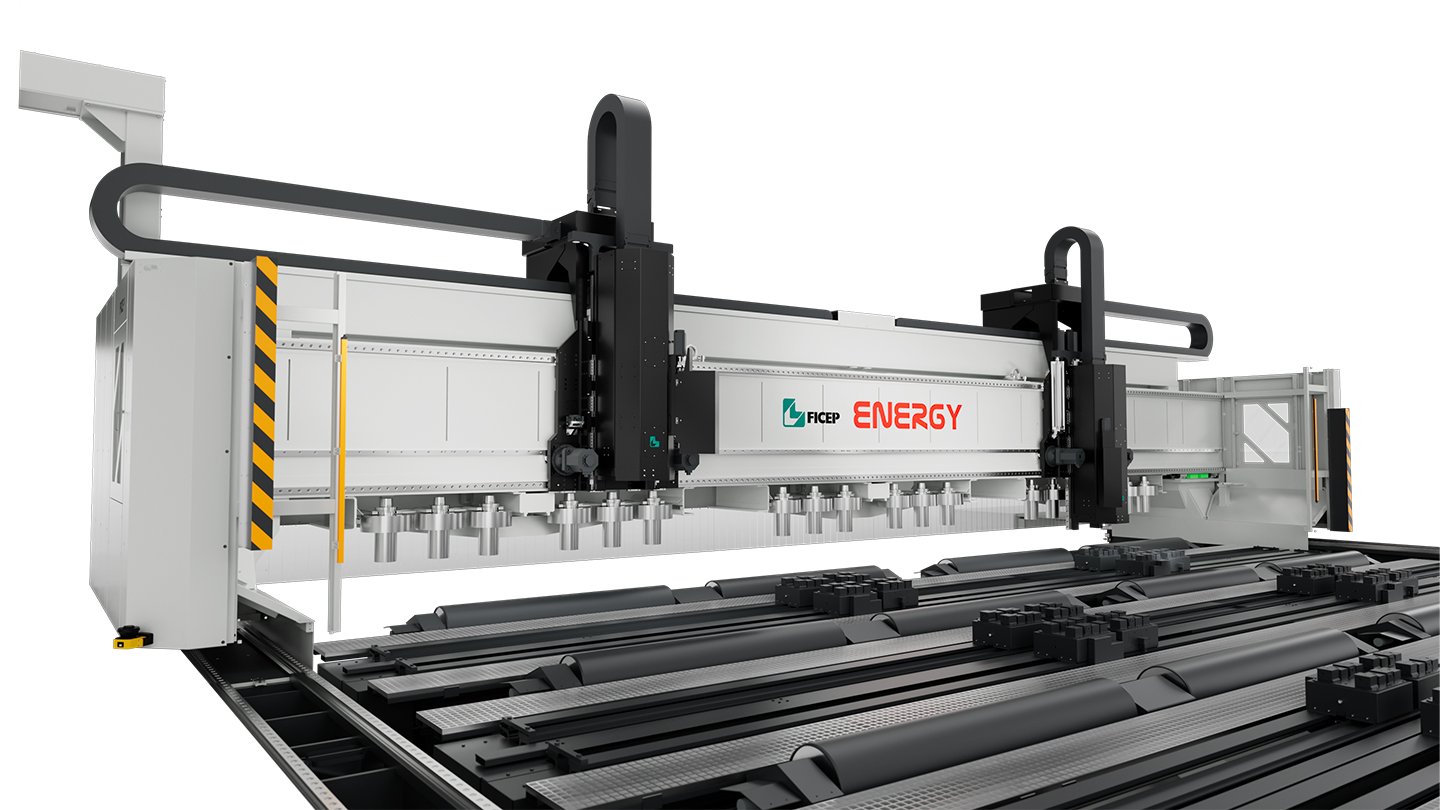

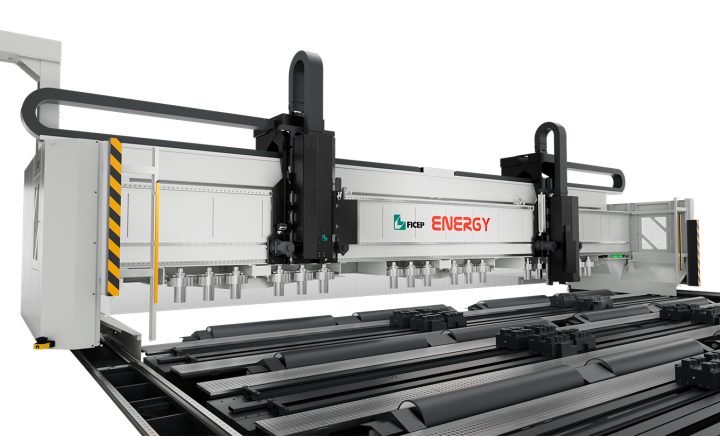

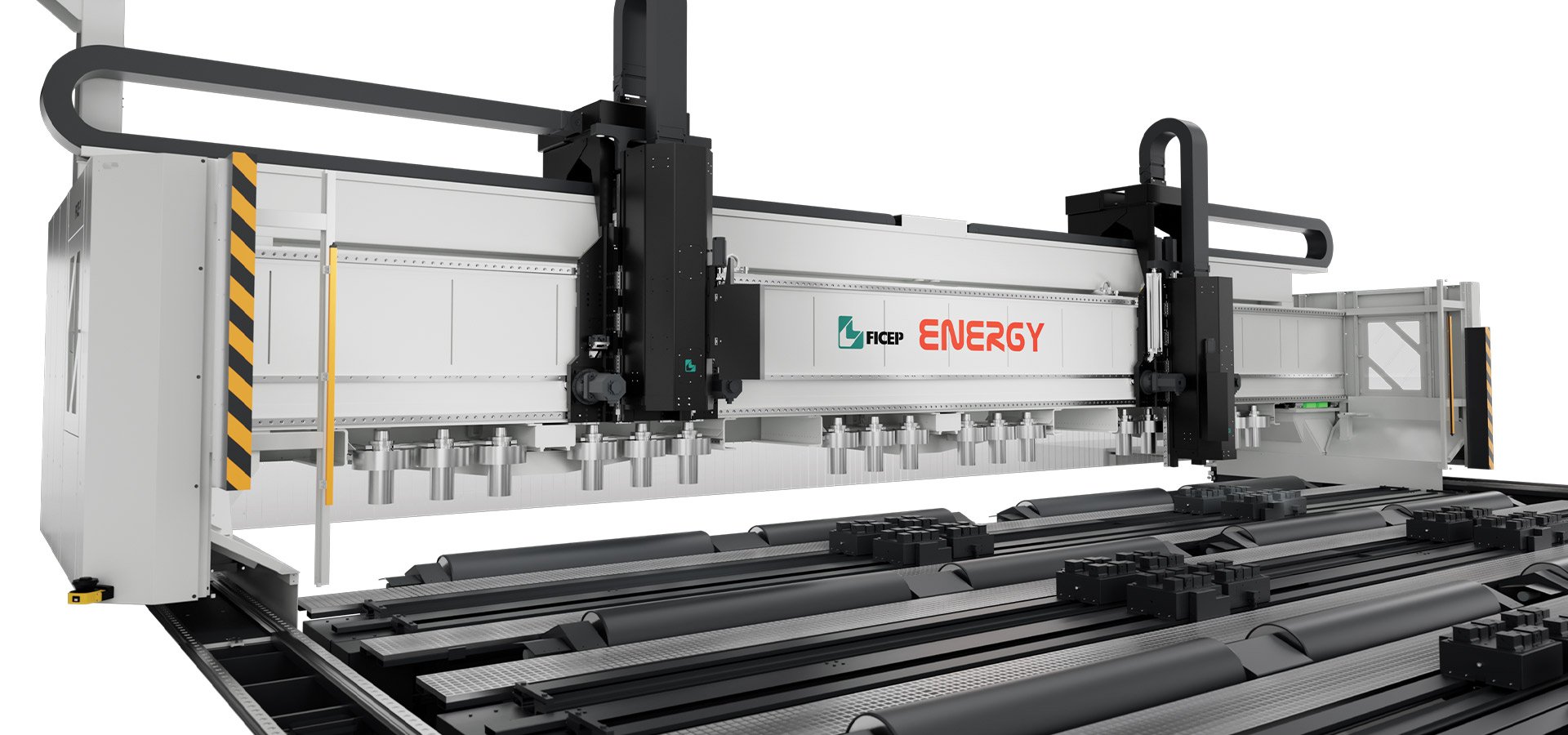

Energy est le nouveau centre d’usinage à commande numérique conçu et fabriqué par FICEP pour le fraisage des bords de tôles, le perçage, le taraudage et le marquage, spécialement dédié au secteur éolien (tours, pièces de transition, fondations, etc.). Une solution technologique avancée et puissante, conçue pour garantir une productivité élevée, une polyvalence d’usinage et de grandes performances dans le respect des hauts niveaux de qualité exigés par les réglementations des différents domaines d’application.

USINAGES
Fraisage
Perçage
Gravage
PROFILÉS USINABLES

BROCHES PUISSANTES

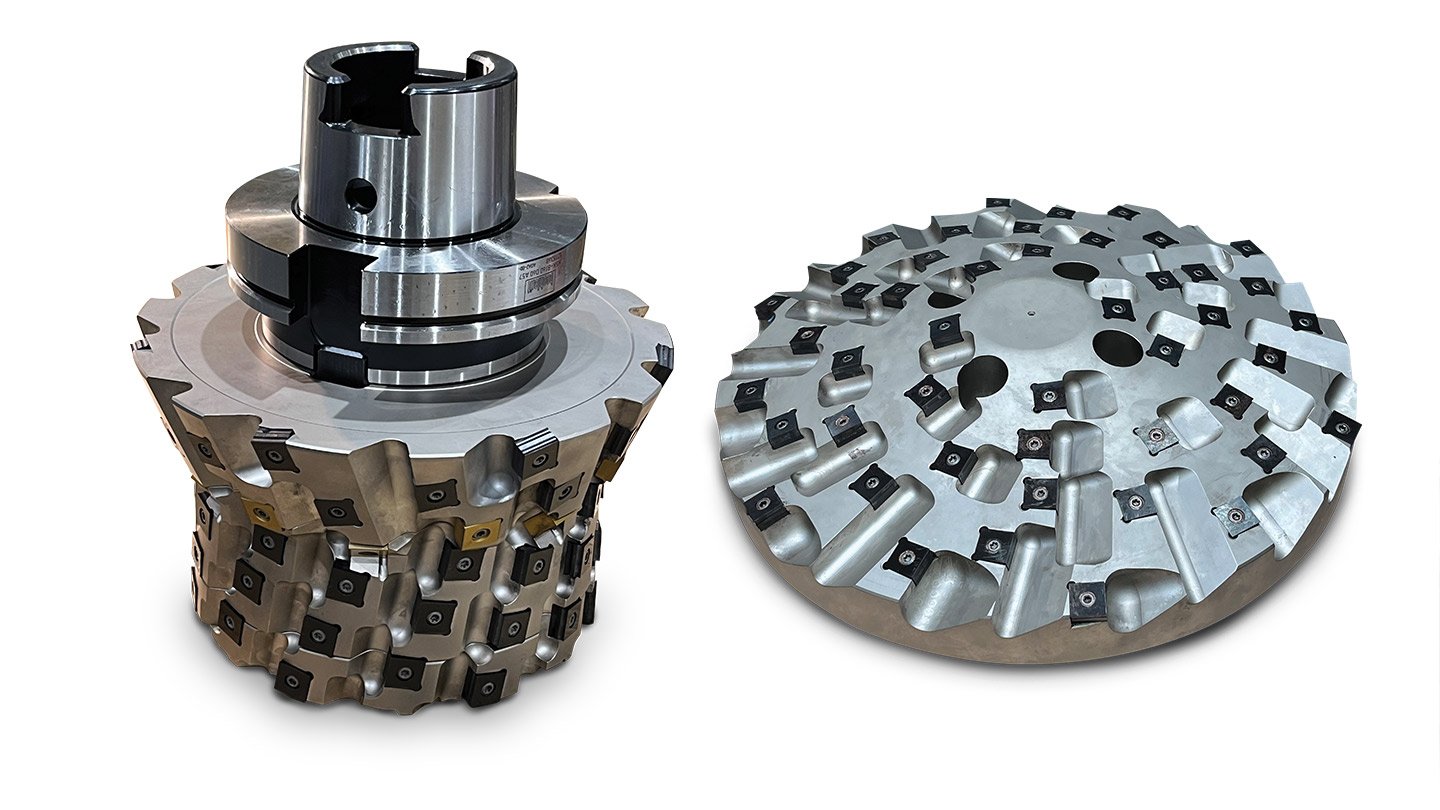

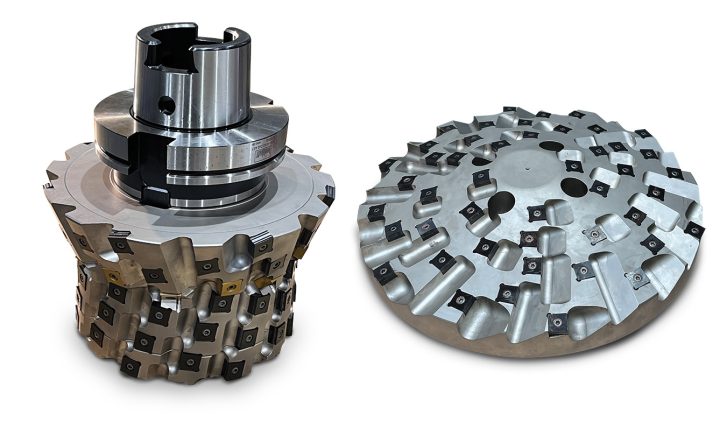

La puissance générée par les broches de 70/123 kW fait tourner les outils de fraisage avec un couple très élevé. Cette puissance, combinée aux performances des outils avec adaptateurs HSK-B160, garantit une excellente élimination des copeaux et donc un usinage rapide, précis et efficace.

CHANFREINS DE FORMES DIFFÉRENTES

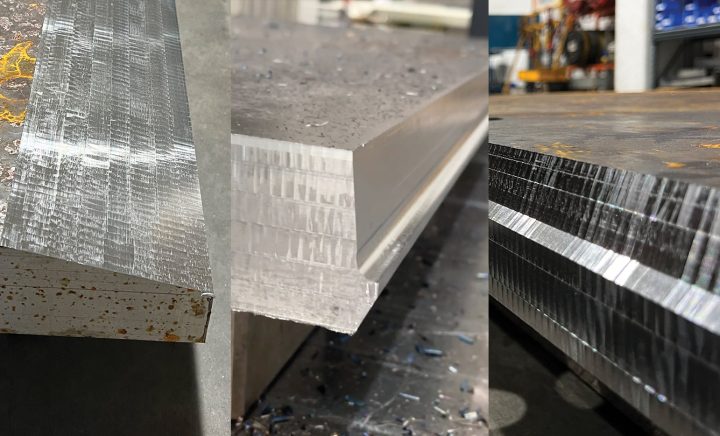

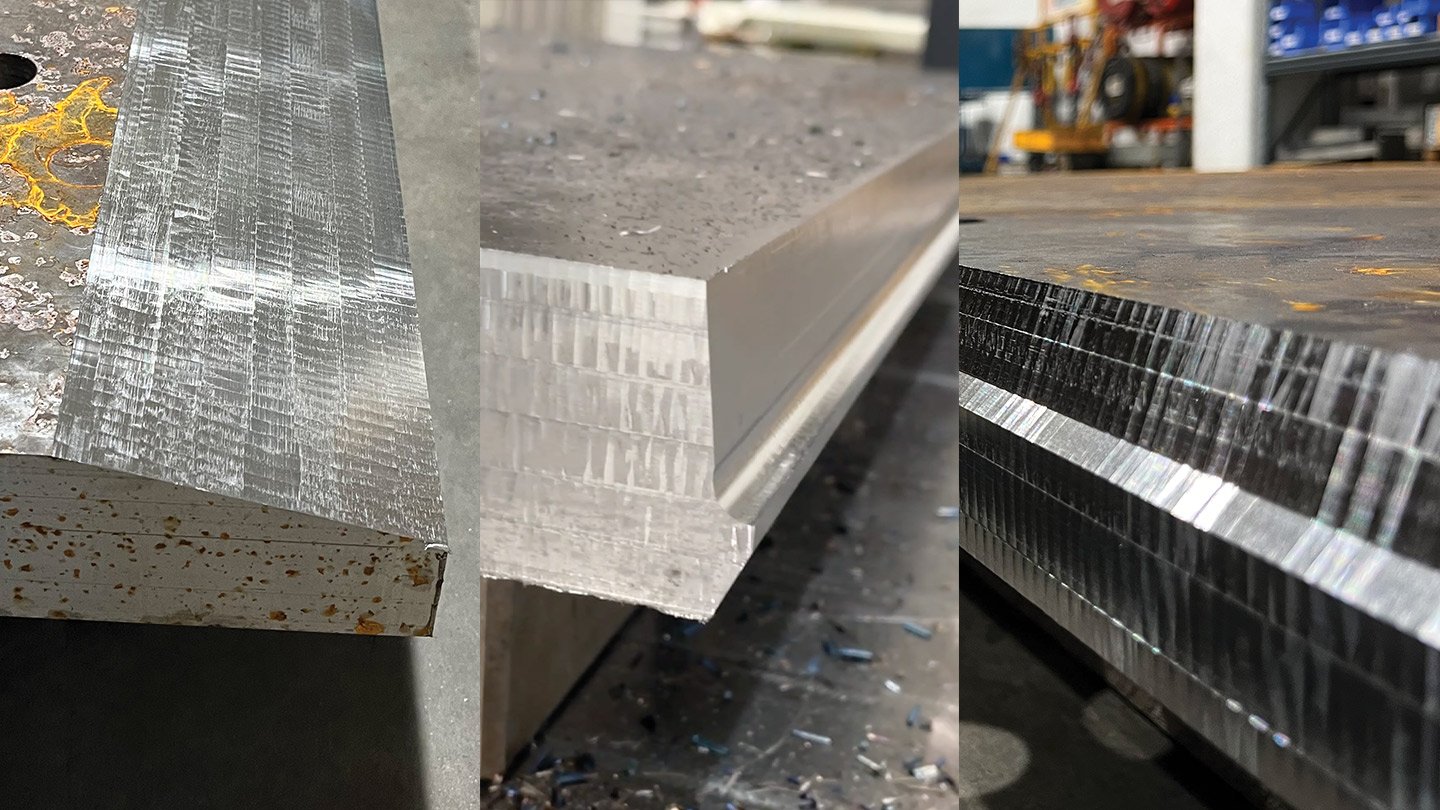

Energy réalise tous les chanfreins requis par les différentes technologies de soudage : Y, K, V, X, U/J, J/Y. Il est possible de concevoir des outils de fraisage personnalisés avec des géométries spécifiques en fonction des exigences du client.

PROCÉDÉ D’USINAGE A.E.P.

Accurate Edge Preparation est le nouveau procédé d’usinage FICEP qui permet à ENERGY d’être tellement performant. Une vitesse d’usinage élevée et des chanfreins extrêmement complexes sans pour autant modifier les propriétés du matériau ainsi que la grande qualité de chanfreinage ne sont que quelques-unes des caractéristiques qui rendent le procédé A.E.P. unique.

PRODUCTIVITÉ EXTRÊME

La conception et la puissance des broches garantissent une très grande vitesse d’élimination des copeaux. La grande vitesse d’usinage et de positionnement, qui sur l’axe X peut arriver jusqu’à 30 m/min, le changement rapide d’outil, la grande table de travail et la possibilité d’usiner les quatre bords de la tôle pendant un seul et même serrage font de ENERGY une solution extrêmement productive.

STRUCTURE ROBUSTE

FICEP contrôle entièrement le processus de fabrication, s’assurant que les meilleures matières premières et les meilleurs composants soient utilisés, ce qui garantit une satisfaction à long terme.

BIEN ÉQUIPÉ

Les broches sont équipées d’un dispositif de palpage extrêmement précis permettant de repérer toutes les surfaces requises des tôles. Le système de changement d’outil, installé à bord de la broche, automatise et accélère la phase de remplacement de l’outil afin de démarrer rapidement le procédé d’usinage suivant.

previous next
La conception technologique du portique, associée à l'encombrement réduit des broches, offre une excellente flexibilité et permet d’usiner aussi bien les petites que les grandes tôles.
La conception technologique du portique, associée à l'encombrement réduit des broches, offre une excellente flexibilité et permet d’usiner aussi bien les petites que les grandes tôles.
La course du portique est étendue et permet le remplacement rapide et facile des outils dans le changeur d'outil. Le changeur d'outil arrive à se déplacer jusqu’au-delà de la table, pour faciliter l’accès aux outils.
La course du portique est étendue et permet le remplacement rapide et facile des outils dans le changeur d'outil. Le changeur d'outil arrive à se déplacer jusqu’au-delà de la table, pour faciliter l’accès aux outils.
L'interface à commande numérique est simple et conviviale, ce qui garantit à l’opérateur une utilisation rapide et confortable de la machine. La structure du système facilite la mise en place de l'outillage et les procédures d’entretien.
L'interface à commande numérique est simple et conviviale, ce qui garantit à l’opérateur une utilisation rapide et confortable de la machine. La structure du système facilite la mise en place de l'outillage et les procédures d’entretien.
Le système à portique, avec deux zones de travail séparées, optimise les phases de chargement et de déchargement des tôles en temps masqué, pour atteindre des niveaux de productivité importants.
Le système à portique, avec deux zones de travail séparées, optimise les phases de chargement et de déchargement des tôles en temps masqué, pour atteindre des niveaux de productivité importants.
ENERGY
Centre d’usinage à portique à commande numérique pour le fraisage des bords de tôles		3502 GDX DD5002 GDX DD
Dimensions max. de la tôle [mm]3500 x à 600005000 x à 60000
Épaisseur max. de la tôle [mm]160/250160/250
Têtes de chanfreinage indépendantes [nb]22
Outils de chanfreinage par tête [nb]
sur demande, 6 outils par tête sont disponibles		55
Diamètre max. des outils de chanfreinage [mm]360360
Puissance de la broche [kW]70/12370/123
Vitesse max. de la broche [tr/min]1500/10001500/1000
Poids de la machine [kg]2800031000

Regardez la vidéo du modèle ENERGY.
