Lignes automatiques à commande numérique de perçage, perçage et sciage à ruban, perçage et grugeage pour profilés

Vanguard est une ligne automatique de perçage de profilés à trois broches et à commande numérique, équipée de changeurs automatiques d’outil et d’une capacité de gravage sur quatre côtés. Grâce à sa conception économique, cette ligne de perçage constitue une unité de production fiable à un prix raisonnable.

USINAGES

Perçage

Gravage

Fraisage

Évasement

Taraudage

Marquage

Sciage à ruban

Oxycoupage

Découpe au plasma

PROFILÉS USINABLES

Profilés

Cornières

Plats

Profils en U

Tubes carrés

Tubes rectangulaires

SYSTÈME DE MESURE

Une combinaison sophistiquée de dispositifs de palpage, de serrage et laser permet de mesurer avec précision la longueur et la largeur du profilé, ainsi que la hauteur des ailes et de l’âme.

TROIS BROCHES INDÉPENDANTES

L’utilisateur peut compter sur trois têtes de perçage indépendantes Direct Drive avec une puissance maximum sur chaque broche.
Les trois broches haute technologie peuvent fonctionner simultanément sur les ailes et l’âme.

BROCHE DIRECT DRIVE

La puissante broche Direct Drive garantit de hautes performances de perçage.
Grâce à sa conception robuste mais simple, cette broche est la plus efficace et la plus avancée disponible actuellement sur le marché.

PERÇAGE AVEC OUTILS AU CARBURE

Grâce à la vitesse de rotation élevée des broches, il est possible d’utiliser des outils au carbure et de profiter de leur efficacité maximale.

GRAVAGE SUR CÔTÉ INFÉRIEUR

En plus du gravage sur le côté supérieur, effectué avec l’outil correspondant, les opérations de gravage peuvent être effectuées sur le côté inférieur avec une broche de gravage optionnelle.

CHANGEUR D'OUTIL

Le système de changement automatique d’outil est du type à commande numérique et dispose de 6 positions par broche.

DISPOSITIF MAGNÉTIQUE

Lorsque la ligne est associée à une scie à ruban, un dispositif magnétique permet de décharger les copeaux, les petites chutes et les pièces courtes sur la table de déchargement pour les pièces courtes.

UNE SEULE UNITÉ À COMMANDE NUMÉRIQUE

Lorsque la ligne est combinée à une scie à ruban ou à un robot de grugeage thermique, il n’est pas nécessaire d’ajouter une unité à commande numérique supplémentaire, l’ensemble du système étant commandé par une seule unité.

SÉCURITÉ

Tous nos systèmes sont fournis conformément aux normes et réglementations de sécurité les plus strictes.

Cette solution peu coûteuse se distingue par sa grande productivité et sa robustesse exceptionnelle au fil des années.

Les performances des broches Direct Drive permettent d'atteindre les niveaux les plus hauts en matière de performances et de qualité.

Ce modèle est une solution multitâches pour l'industrie de la construction métallique.

Un diagnostic à distance est possible grâce à une connexion en réseau qui permet à notre équipe d'assistance d’effectuer une analyse du système.

VANGUARD Ligne automatique cnc de perçage	453 VN 453 VN-R	603 VN 603 VN-R	1003 VN 1003 VN-R	1103 VN 1103 VN-R	1203 VN 1203 VN-R
Dimensions min. du profilé [mm]	60*x10	60x10	60x10	80x10	80x10
Dimensions max. du profilé [mm]	460x460	610x460	1015x460	1115x510	1220x610
Têtes de perçage [nb]	3	3	3	3	3
Outils de perçage par tête [nb]	6	6	6	6	6
Diamètre max. de perçage [mm]	40	40	40	40	40
Puissance de la broche [kW]	31	31	31	31	31
Vitesse max. de la broche [tr/min]	5000	5000	5000	5000	5000
Poids de la machine [kg]	8500	9500	9500	10000	10000

* Cornières, tubes carrés et rectangulaires de 50 mm mini, uniquement possible avec le chariot + pince.

VANGUARD Perçage et sciage à bande	453 VNB	603 VNB	1003 VNB	1103 VNB	1203 VNB
Puissance du moteur [kW]	9	9	9	15	15
Vitesse max. de la lame de la scie à ruban [m/min]	170	170	170	170	170
Dimensions de la lame de la scie à ruban [mm]	41x1.3x7250	41x1.3x7250	41x1.3x7250	54x1.6x9920	67x1.6x9000
Poids de la machine [kg]	13000	14000	14000	21500	16400

VANGUARD Perçage et grugeage	604 VNFRC	604 VNRAZ	1204 VNFRC	1204 VNRAZ
Chalumeaux d'oxycoupage [nb]	1	-	1	1
Torche à plasma [nb]	1	1	1	1
Poids de la machine [kg]	18500	18500	19000	19000

Regardez la vidéo du modèle VANGUARD.

Regardez la vidéo

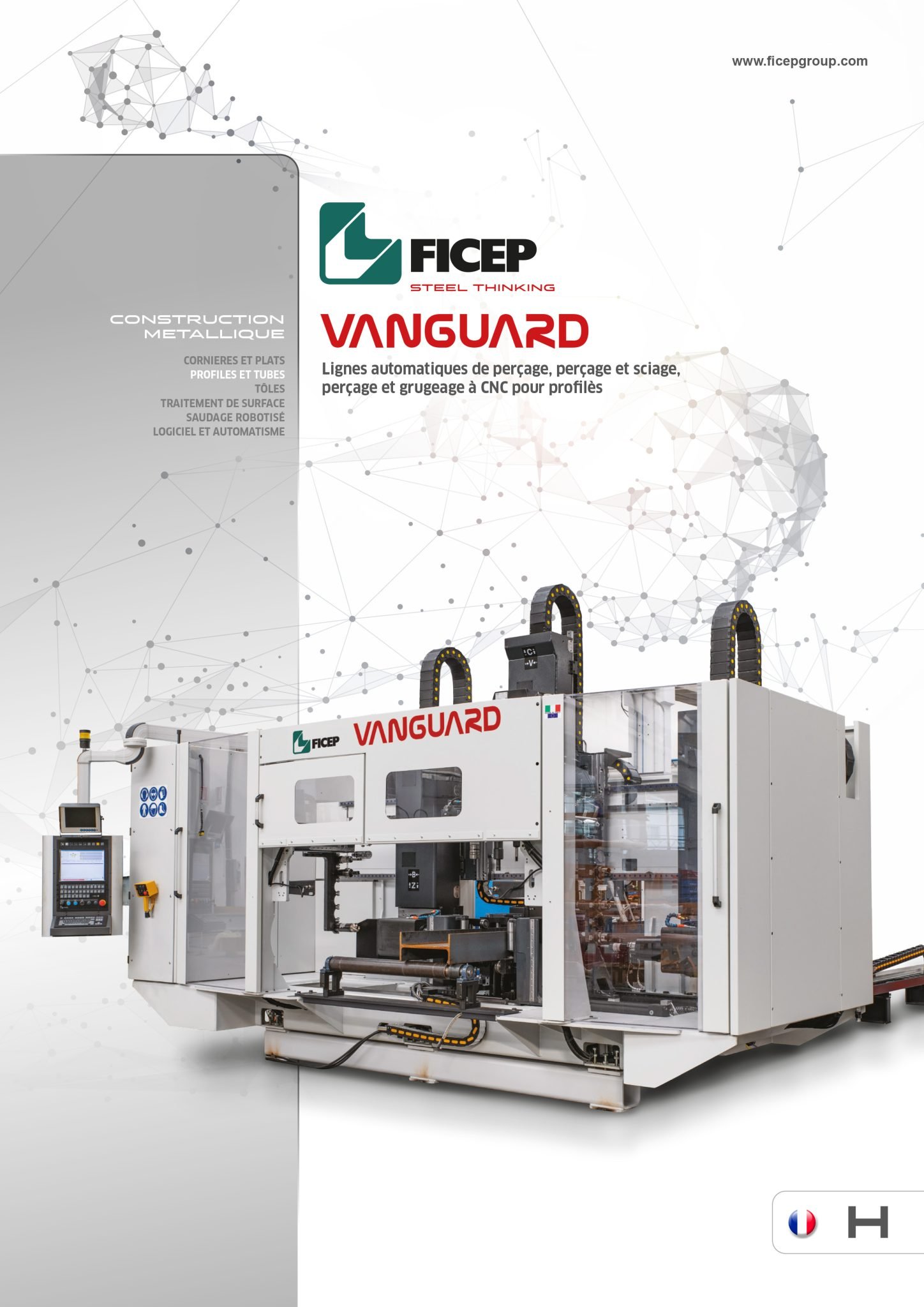

PDF Brochure Demander la brochure
