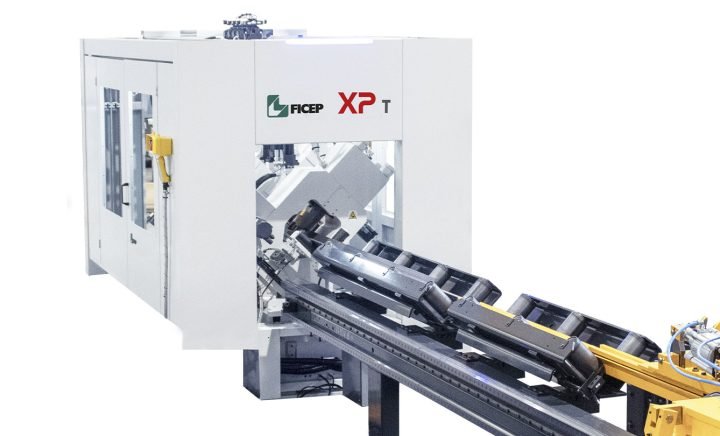

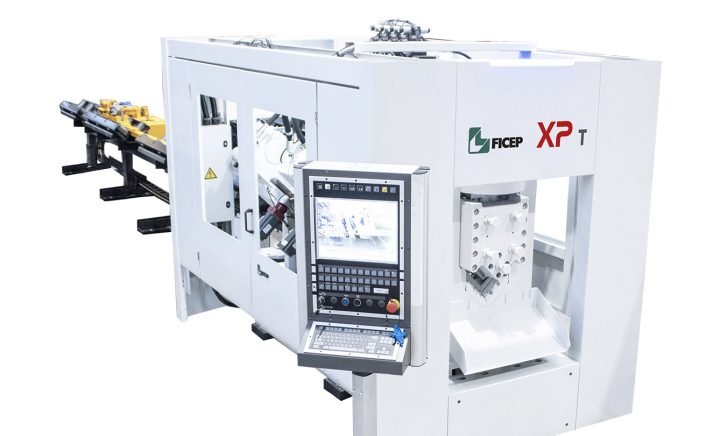

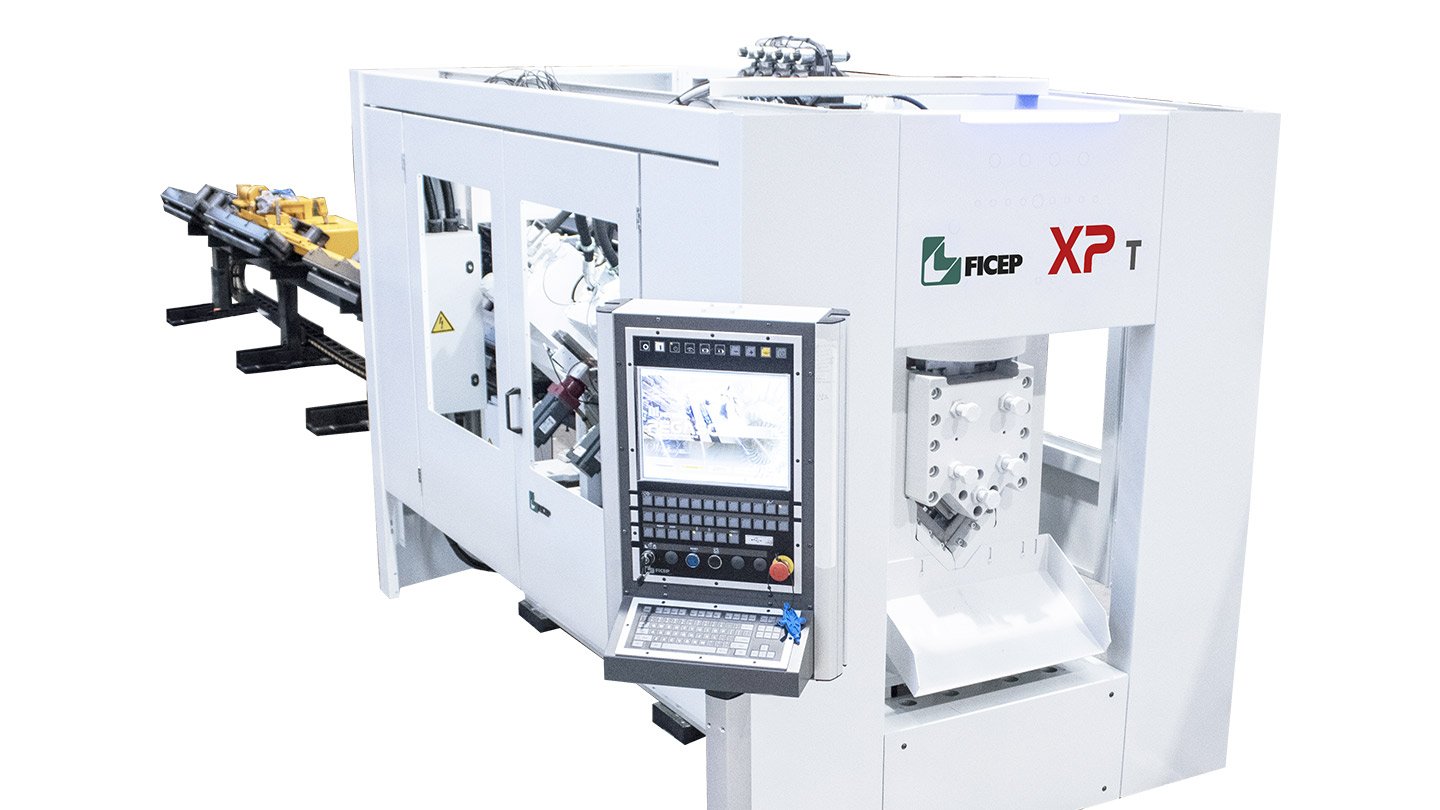

Lignes de poinçonnage et de cisaillement à commande numérique à haute performance pour l’usinage de cornières

Grâce à la vaste expérience acquise en tant que leader mondial dans la conception et la production de lignes pour cornières, nos ingénieurs ont été capables de créer une toute nouvelle gamme de lignes pour l’usinage de cornières. La gamme XP T représente une percée technologique dans la conception de lignes d’usinage de cornières pour différentes applications. La gamme XP T est notre réponse aux exigences de productivité, de capacité et de précision des applications les plus contraignantes au monde.

USINAGES

Poinçonnage

Perçage

Grugeage

Cisaillement

Marquage

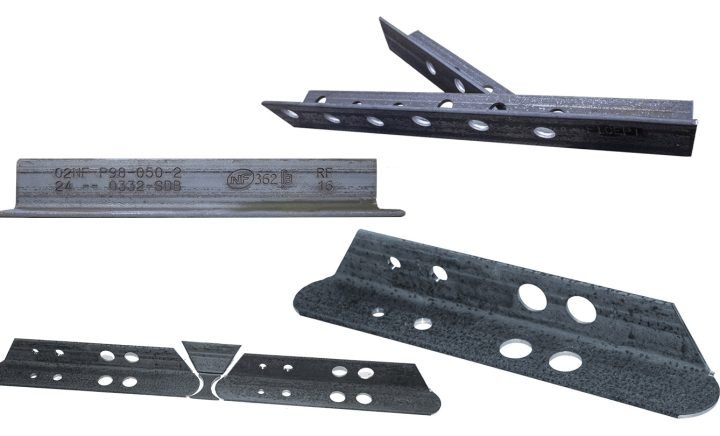

PROFILÉS USINABLES

Cornières

Plats

Profils en U

Poinçonnage plus rapide

L’efficacité de poinçonnage la plus élevée du secteur est obtenue grâce à un nouveau bloc d’alimentation hydraulique à haute technologie. La vitesse des unités de poinçonnage est réglée automatiquement par le logiciel en fonction du diamètre du trou à percer et du matériau à usiner.

Usinage et pré-positionnement de l’outil plus rapides

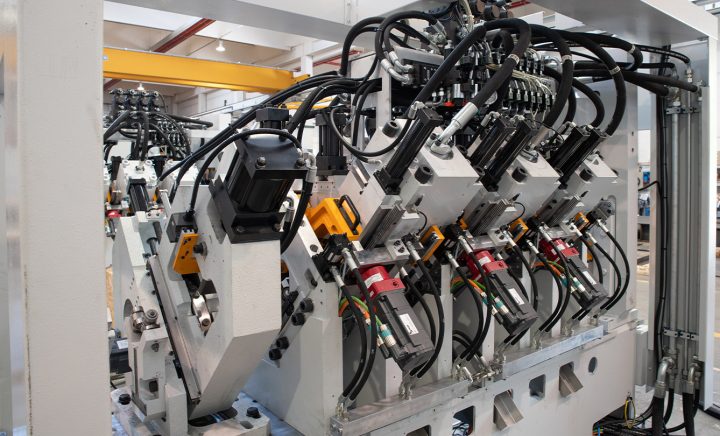

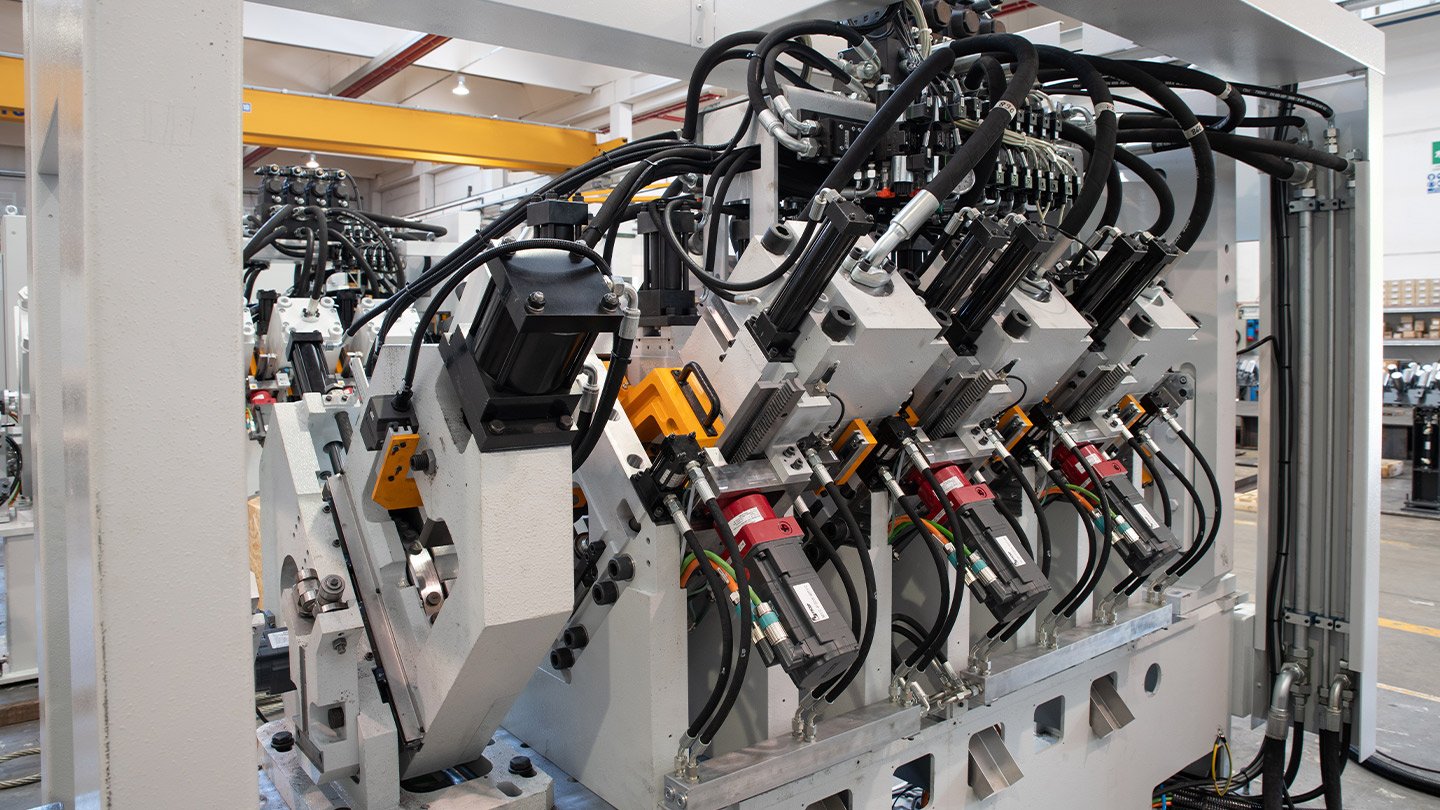

Chaque outil de poinçonnage dispose de son propre cylindre de pression et de son système de positionnement indépendant. Cette conception indépendante permet aux outils qui ne sont pas utilisés d’être positionnés à l’emplacement suivant sur la ligne en temps masqué.

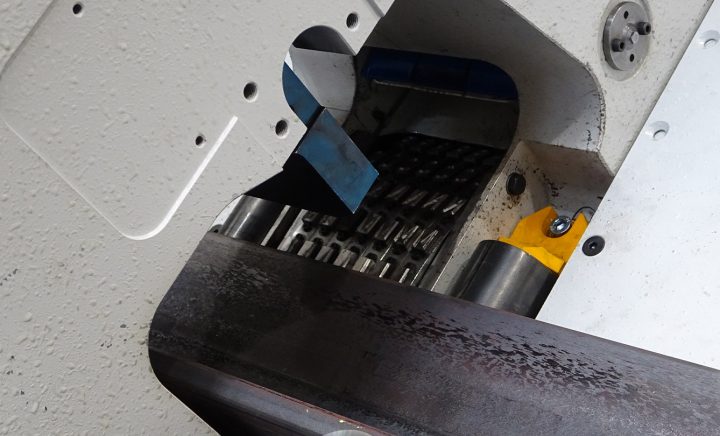

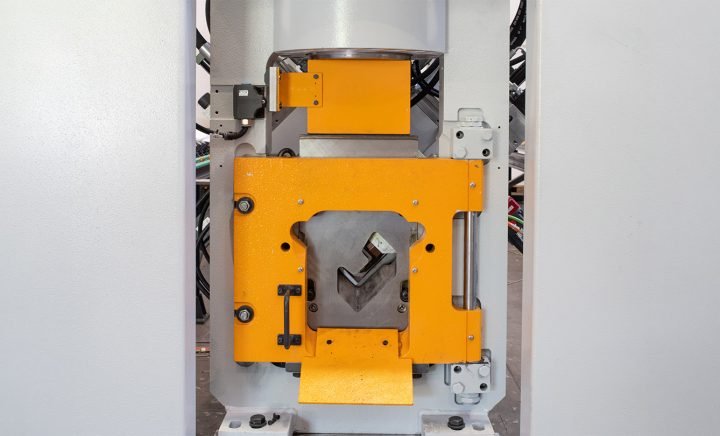

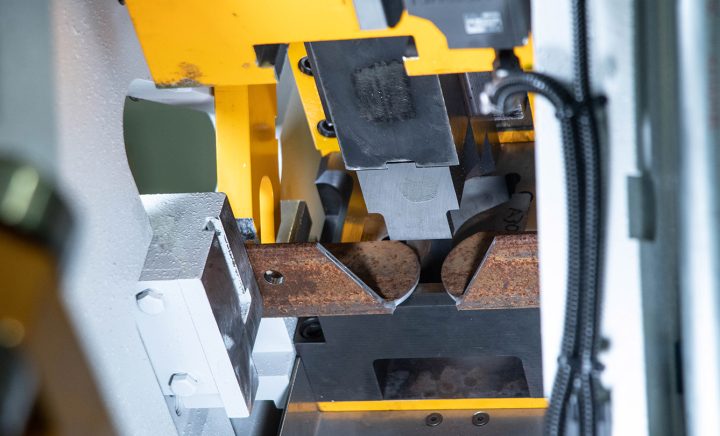

Cisaillement plus rapide

La conception innovante du bloc d’alimentation hydraulique minimise le cycle de cisaillement. La force et la vitesse à utiliser dans le processus de cisaillement sont réglées automatiquement par la commande CNC en fonction de la taille du matériau à couper.

Unité de marquage

Le marquage des pièces peut être effectué à l’aide d’une presse de marquage entièrement programmable ou du système traditionnel à cartouches.

Distribution plus rapide de la pression hydraulique

Le bloc d’alimentation hydraulique de nouvelle génération permet le réglage automatique à commande numérique de la pression de fonctionnement des presses.

Positionnement plus rapide du matériau

Le système optimisé et à grande vitesse de positionnement du matériau avec pignon et crémaillère traite les cornières à des vitesses allant jusqu’à 120 m/min.

Blocage plus rapide du matériau

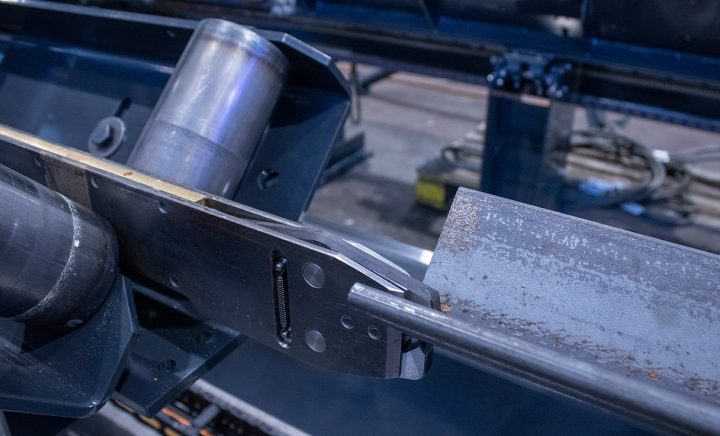

Un système unique de blocage automatique par rouleaux garde constamment le matériau bien serré, même pendant le positionnement. Chaque unité de poinçonnage indépendante est équipée de deux dispositifs de blocage, l’un avant et l’autre après l’outil de poinçonnage, pour mieux garantir la précision de positionnement du profilé.

Détection de la longueur de la barre

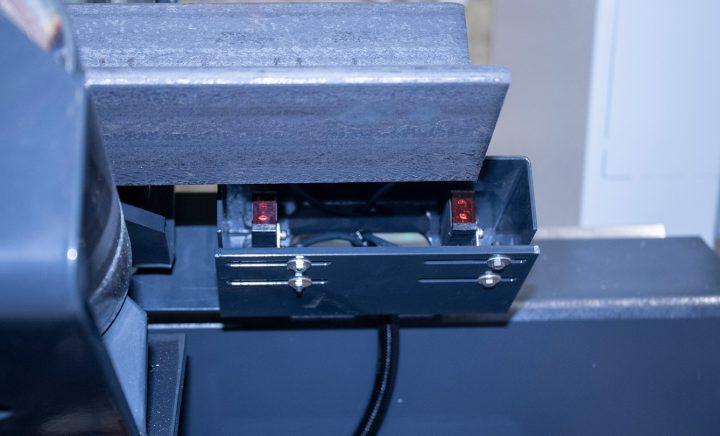

Grâce à un dispositif laser placé sur le convoyeur d’alimentation, il est possible de mesurer exactement la longueur de la barre de matériau avant de l’usiner.

Système de chargement rotatif

Un système unique de chargement des matériaux transfère automatiquement la barre brute successive sur le convoyeur d’alimentation.

Système de transfert

Toutes nos lignes peuvent être configurées avec des tables de transfert installées à l’entrée et à la sortie pour permettre le chargement/déchargement automatiques des barres brutes et des pièces finies.

Usinage haute précision requis de manière spécifique dans le domaine des pylônes pour lignes électriques.

Structure extrêmement robuste pour faire face à des programmes de travail exigeants dans des conditions météorologiques difficiles.

Groupes hydrauliques haute performance pour optimiser les performances de la presse.

Un diagnostic à distance est possible grâce à une connexion en réseau qui permet à notre équipe d'assistance d’effectuer une analyse du système.

XP T Lignes de poinçonnage et de cisaillement à commande numérique à haute performance pour l’usinage de cornières	XP10T2	XP10T4	XP12T4	XP12T6	XP16T4	XP16T6
Dimensions min. de la cornière (410 N/mm²) [mm]	30x30x3	30x30x3	30x30x3	30x30x3	30x30x3	30x30x3
Dimensions max. de la cornière (410 N/mm²) [mm]	100x100x13	100x100x13	120x120x13	120x120x13	160x160x19	160x160x19
Diamètre par aile [nb]	1	2	2	3	2	2
Force de poinçonnage [kN]	650	650	650	650	800	800
Diamètre max. de poinçonnage [mm]	32	32	32	32	32	32
Force de cisaillement [kN]	1800	1800	1800	1800	2200	2200
