Linee a CNC di foratura e punzonatura per piastre

La serie P include linee automatiche di punzonatura e foratura di piastre fino a 80mm di spessore. Queste linee compatte sono costituite da una robusta struttura a C che garantisce elevata precisione di lavorazione ed affidabilità nel tempo. Il modello di punzonatura può anche eseguire operazioni di foratura e marcatura. Il modello di foratura ad alta velocità invece può anche marcare, maschiare ed eseguire tracciature delle piastre per realizzare le linee di preparazione alla saldatura.

LAVORAZIONI

Foratura

Tracciatura

Svasatura

Maschiatura

Punzonatura

Marcatura

PROFILI LAVORABILI

Lamiere

Angolari

UNITA' DI PUNZONATURA

Le linee P sono dotate di tre punzoni selezionabili con la forza massima disponibile sull’intera corsa. Un sistema di bloccaggio auto-adattante mantiene la piastra in posizione per evitare il ritorno del materiale durante l’estrazione del punzone.

UNITA' DI FORATURA

Una testa di foratura da 19 kW max è disponibile sulle linee di punzonatura. Le linee di foratura piastre invece sono dotate di un’unità di foratura direct drive ad alta velocità da 27 kW con dispositivo di cambio utensili automatico a 8 posizioni.

MARCATURA

La marcatura dei pezzi è realizzata con un attrezzo a marcare, montato al posto di un punzone, e con una marcatrice.

TAVOLO DI SUPPORTO

Una tavola a coordinate a sfere supporta il pezzo durante la lavorazione e garantisce un rapido e facile riposizionamento della piastra.

CARRO CON PINZE

Il carro scorre e si riposiziona grazie ad una vite a ricircolo di sfere e servomotore. Pinze idrauliche garantiscono il bloccaggio del materiale.

STRUTTURA A "C"

La compatta struttura in acciaio racchiude i sistemi elettrici e pneumatici, la centralina idraulica ed il controllo numerico.

Linee “multi-tasking” che possono eseguire tutte le più comuni operazioni richieste nell’industria delle costruzioni metalliche.

Correzione automatica dello zero per un’accurata misurazione.

Soluzione semplice ma allo stesso tempo efficiente con ingombro ridotto per facilitarne l’installazione.

Efficiente sistema di bloccaggio che si auto-adatta allo spessore della piastra da lavorare.

Diagnosi da remoto grazie al collegamento teleservice che permette ai nostri tecnici di effettuare controlli periodici sullo stato della macchina.

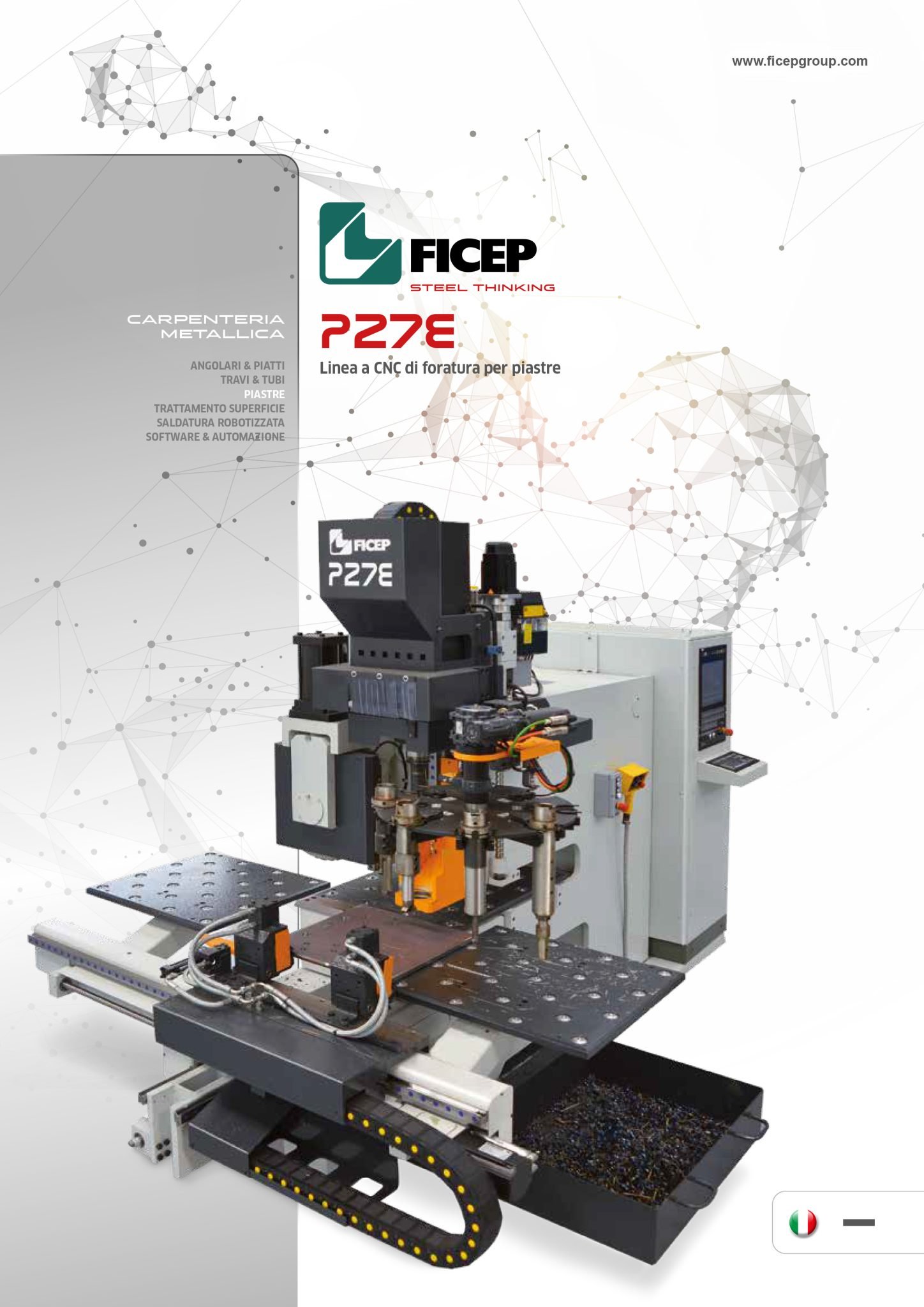

P27E Linee a CNC di foratura piastre	P27E
Dimensioni piastra [max mm]	1000 x riposizionamento
Teste di foratura [max no.]	1
Utensili per testa [max no.]	8
Diametro di foratura [max mm]	40 (50)
Spessore di foratura [max mm]	80
Potenza mandrino [kW]	19 (27)
Velocità mandrino [max. RPM]	3500

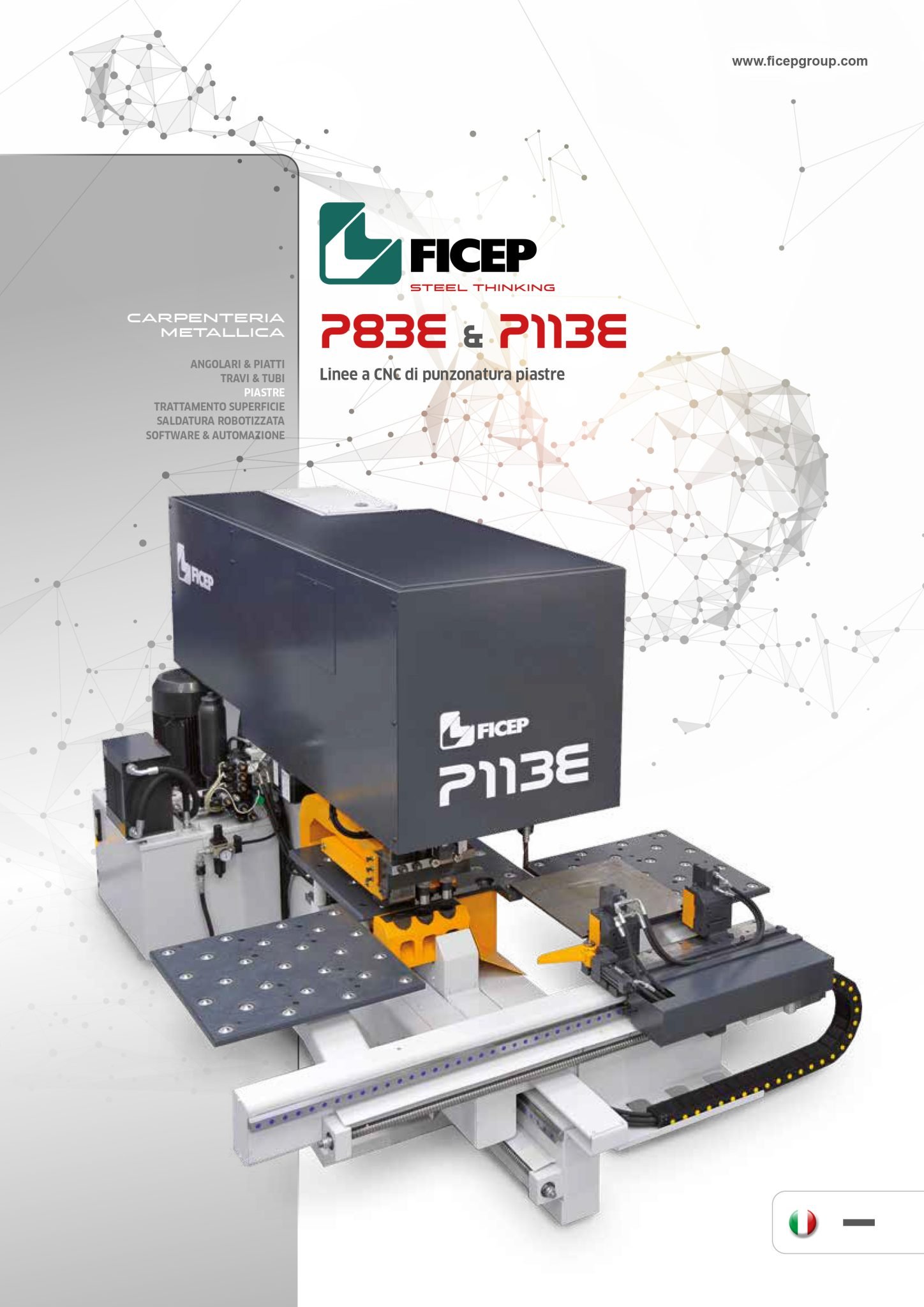

P83E & P113E Linee a CNC di punzonatura piastre	P83E	P113E
Dimensioni lamiera [max. mm]	800 x riposizionamento	800 x riposizionamento
Forza punzonatura [kN]	800	1100
Punzoni [no]	3	3
Diametro punzonatura [max. mm]	46	46
Spessore punzonatura [max. mm]	25	25
Teste di foratura [no.]	1	1
Utensili per testa [no.]	1	8
Diametro foratura [max. mm]	40 (50)	40 (50)
Spessore forabile [max. mm]	40	40
Potenza mandrino [kW]	19 (27)	19 (27)
Velocità mandrino [max RPM]	3500	3500
