Sistemas automáticos de pórtico de perfuração, fresagem e corte térmico por CNC para chapas grandes

Gemini é a solução completa de processador de chapas para fabricantes e empresas de todas as dimensões. Executa o corte térmico, marcação, perfuração, rosqueamento, fresagem, biselamento e muito mais de chapas leves a pesadas, com uma produtividade e precisão sem precedentes. Atinge o custo da peça mais baixo devido ao seu espaço reduzido, baixo investimento de capital e produtividade.

PROCESSAMENTOS

Perfuração

Traçagem

Fresagem

Escareamento

Rosqueamento

Corte oxicombustível

Corte a plasma

FORMAS DO PERFIL

Chapas

UNIDADE DE PERFURAÇÃO

O mandril de alta velocidade permite uma perfuração extremamente produtiva de furos de 5 a 80mm. Para furos maiores com até 400mm, a Gemini é capaz de fresar furos com uma precisão excepcional no diâmetro e concentricidade.

TROCADOR DE FERRAMENTAS

Sistemas trocador de ferramentas automáticos, geridos por CNC, com 6, 16 ou 24 posições, que permitem equipar a linha com todas as ferramentas necessárias.

FRESAGEM AVANÇADA

As atualizações do software dedicado permitem operações de fresagem especiais, como entalhes retos, entalhes curvos especiais, escareamento com a ferramenta de fresagem, calafetação de “Y” e “J” e outros ciclos especiais.

MAÇARICOS A OXICOMBUSTÍVEL

Os sistemas Gemini podem ser equipadas com até três maçaricos de oxicorte para satisfazer todas as necessidades de produção

UNIDADES DE PLASMA HYPERTHERM

As novas fontes de alimentação Hypertherm XPR300 ou HPR400XD podem ser fornecidas para uma ou duas tochas, para a execução do corte reto ou biselado.

HYPERTHERM “TRUE HOLE” (FURO DE VERDADE)

O processo Hypertherm “True Hole” está disponível neste modelo.

TRAÇAGEM

As operações de traçagem estão disponíveis para marcas de identificação, números de peças, localizações de centro para o posicionamento e a soldadura. Podem também ser geradas marcações mais profundas para que permaneçam visíveis após a pintura/galvanização.

BANCADA DE CORTE

A bancada é composta por uma grelha robusta para garantir o posicionamento estável da chapa durante o processamento. A bancada está preparada para receber o sistema de extração e filtração de fumos.

SISTEMA DE EXTRAÇÃO DE FUMOS

O sistema de extração filtra as partículas geradas pelas operações de corte térmico. O ar é filtrado de acordo com os mais recentes requisitos de saúde e segurança.

SISTEMA DE PÓRTICO DUPLO

Os sistemas Gemini podem ser combinados com outro sistema Gemini ou com os nossos sistemas de corte de chapas Kronos para otimizar a produtividade e o espaço ocupado ao menor custo.

DESCARGA ROBOTIZADA

A Gemini pode ser integrada num sistema independente de descarga de peças robotizadas de 4 eixos, para aumentar a sua produtividade e automatização

Instalação montada em piso simples sem necessidade de fundações especiais.

Laser de precisão para referenciação de chapas que roda automaticamente o programa de encaixe de chapas, com o intuito de eliminar a necessidade de encaixar a placa antes do processamento.

Múltiplos grampos de chapas integrados ajustam-se rapidamente à espessura da chapa, de forma a reduzir o ciclo de grampeamento. Os grampos fixam rigidamente a chapa ao leito do material para eliminar vibrações e prolongar a vida útil da ferramenta mesmo durante processamentos agressivos.

O diagnóstico remoto é possível através de uma ligação de rede que permite que a nossa equipa realize análises do sistema.

GEMINI Sistemas automáticos de pórtico de perfuração, fresagem e corte térmico por CNC para chapas grandes	G25SP	G32SP	G25HPE	G32HPE	G36XD	G36HDX
Tamanho da chapa [mm máx.]	2540x6000	3100x6000	2540x6000	3100x6000	3600x6000	3600x6000
Espessura da chapa com plasma [mm máx.]	80	80	80	80	80	80
Torchas a plasma [nº máximo]	1	1	1	1	2	2
Torchas biselados a plasma [nº máx.]	1	1	1	1	2	2
Espessura da chapa com oxicombustível [mm máx.]	100	100	100	100	150	200
Espessura da chapa com oxicombustível [mm máx.]	3	3	3	3	3	3
Cabeças de perfuração [nº]	1	1	1	1	2	2
Ferramentas de perfuração por cabeça [nº]	6	6	24	24	16	16
Diâmetro de perfuração [mm máx.]	40	40	40 (250)	40 (250)	80 (400)	75 (400)
Espessura de perfuração [mm máx.]	80	80	80	80	305	200
Potência do mandril [kW]	15	15	15	15	58	33
Velocidade do mandril [RPM]	7000	7000	7000	7000	4500	4500
Peso da máquina [kg]	4500	4800	4500	4800	15000	10000

Ver o vídeo do modelo GEMINI.

Ver o vídeo

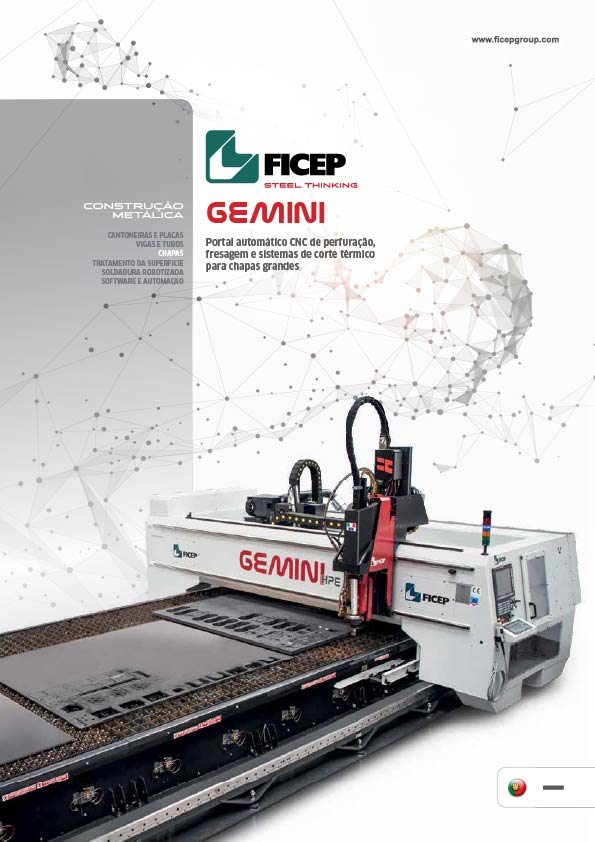

PDF Brochure Pedido de brochura
