VANGUARD

Home » VANGUARD

Автоматические линии с ЧПУ для сверления, сверления и резки ленточной пилой, сверления и термической резки стальных профилей

Vanguard – это автоматическая сверлильная линия для балок с ЧПУ и тремя шпинделями, которая оснащается автоматическими устройствами смены инструмента и устройством для нанесения разметки с четырех сторон. Простой, но функциональный дизайн делает эту сверлильную линию надежным производственным центром с умеренной стоимостью.

ВИДЫ ОБРАБОТКИ

Сверление

Разметка

Фрезерование

Зенкование

Нарезание резьбы

Маркировка

Резка ленточной пилой

Кислородная резка

Плазменная резка

ФОРМЫ ПРОФИЛЕЙ

ИЗМЕРИТЕЛЬНАЯ СИСТЕМА

Сложная комбинация щупов, зажимов и лазерных устройств позволяет точно измерить длину и ширину балки, а также полок и стенки.

ТРИ НЕЗАВИСИМЫХ ШПИНДЕЛЯ

Пользователи могут довериться трем независимым сверлильным головкам с прямым приводом и максимальной мощностью на каждом шпинделе.
Три высокотехнологичных шпинделя могут выполнять обработку одновременно на полках и стенке.

ШПИНДЕЛЬ С ПРЯМЫМ ПРИВОДОМ

Шпиндель с мощным прямым приводом гарантирует высокую производительность сверления.
Приспособленность к сложным режимам работы и простота конструкции делают данный шпиндель самым эффективным и современным на рынке.

СВЕРЛЕНИЕ ТВЕРДОСПЛАВНЫМИ ИНСТРУМЕНТАМИ

Благодаря высокой скорости вращения шпинделя твердосплавные инструменты можно использовать с максимальной эффективностью.

РАЗМЕТКА НА НИЖНЕЙ СТОРОНЕ

В дополнение к разметке на верхней стороне, выполняемой соответствующим инструментом, также возможно нанесение разметки на нижнюю сторону с помощью дополнительного разметочного шпинделя.

УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА

Автоматическое устройство смены инструмента с ЧПУ на 6 позиций на каждом шпинделе.

МАГНИТНОЕ УСТРОЙСТВО

Если линия установлена в сочетании с ленточной пилой, магнитное устройство на выходе позволяет выгружать заготовки, обрезки и короткие детали на разгрузочный стол.

ОДНА СИСТЕМА ЧПУ

В случае сочетания с ленточной пилой или роботом термической резки нет необходимости в установке дополнительной системы ЧПУ, поскольку всей линией управляет одна система ЧПУ.

БЕЗОПАСНОСТЬ

Все наши системы оснащаются в соответствии с самыми строгими стандартами и нормами безопасности.

Это решение с разумной стоимостью предлагает высокую производительность и долговечность на многие годы эксплуатации.

Производительность шпинделей с прямым приводом гарантирует достижение самых высоких стандартов эффективности и качества.

Данная модель является многофункциональным решением для сферы изготовления стальных конструкций.

Удаленная диагностика через сетевое соединение, позволяющее нашей команде сервисного обслуживания провести анализ системы.

VANGUARD Автоматические многошпиндельные сверлильные линии с ЧПУ	453 VN 453 VN-R	603 VN 603 VN-R	1003 VN 1003 VN-R	1103 VN 1103 VN-R	1203 VN 1203 VN-R
Размер профиля [мин. мм]	60*x10	60x10	60x10	80x10	80x10
Размер профиля [макс. мм]	460x460	610x460	1015x460	1115x510	1220x610
Сверлильные головки [шт.]	3	3	3	3	3
Сверлильных инструментов на головке [шт.]	6	6	6	6	6
Диаметр сверления [макс. мм]	40	40	40	40	40
Мощность шпинделя [кВт]	31	31	31	31	31
Скорость шпинделя [макс. об./мин.]	5000	5000	5000	5000	5000
Масса машины [кг]	8500	9500	9500	10000	10000

* Уголки, квадратные и прямоугольные трубы со стороной не менее 50 мм только на моделях с кареткой и клещевой подачей.

VANGUARD Сверление и резка ленточной пилой	453 VNB	603 VNB	1003 VNB	1103 VNB	1203 VNB
Мощность двигателя [кВт]	9	9	9	15	15
Скорость полотна ленточной пилы [макс. м/мин.]	170	170	170	170	170
Размер полотна ленточной пилы [мм]	41x1.3x7250	41x1.3x7250	41x1.3x7250	54x1.6x9920	67x1.6x9000
Масса машины [кг]	13000	14000	14000	21500	16400

VANGUARD Сверление и термическая резка	604 VNRAZ	1204 VNRAZ
Кислородный резак [шт.]	-	-
Плазменный резак [шт.]	1	1
Вес машины [кг]	18500	19000

Смотреть видеоролик о модели VANGUARD.

Смотреть видео

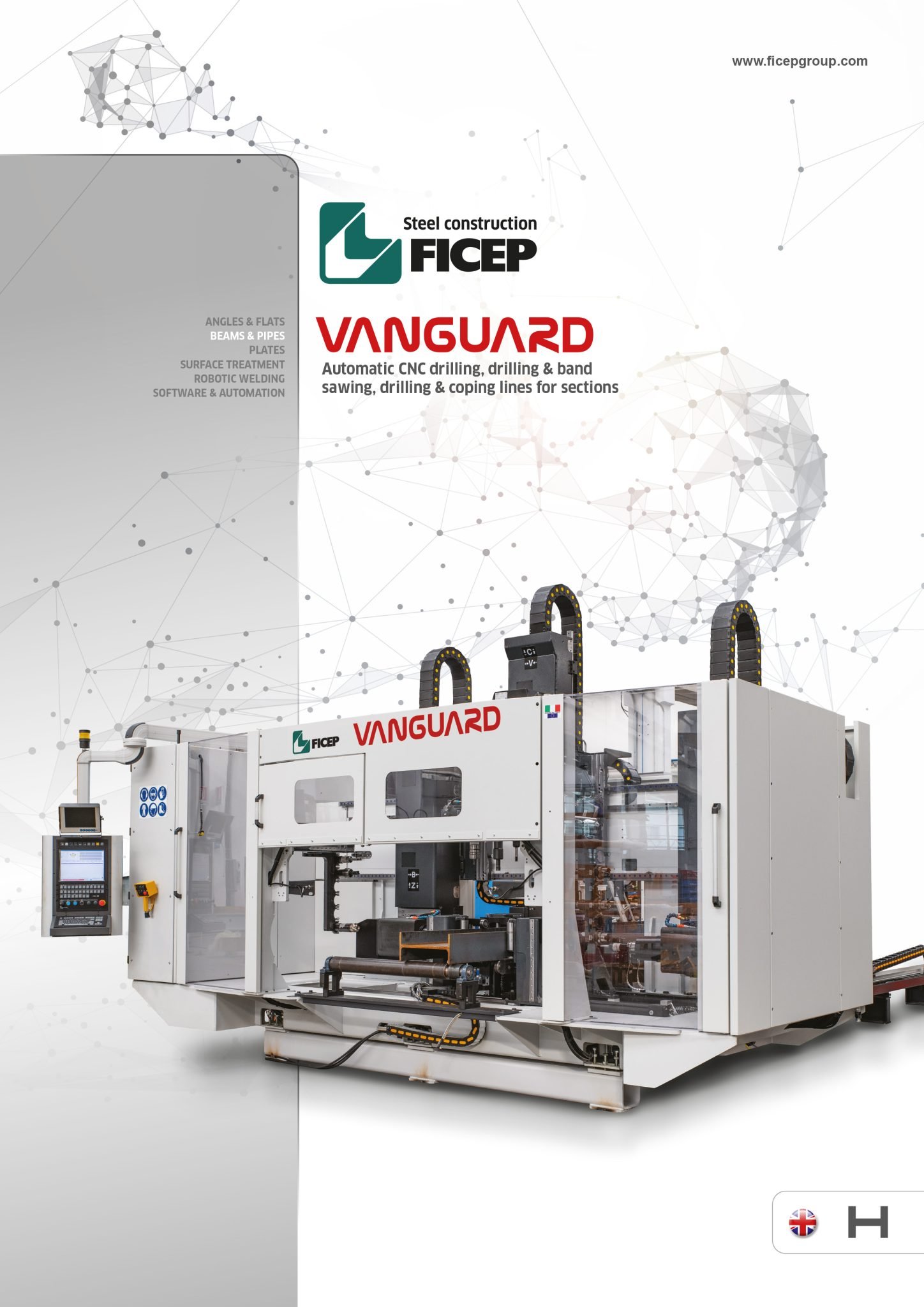

PDF Brochure Запрос брошюры
