VANGUARD
型钢多主轴钻孔、锯切和热切割
询问信息
查找Ficep办事处
索取宣传册自动数控型钢钻孔、钻锯组合、钻锁组合生产线
Vanguard自动数控型钢三维钻孔生产线，配有自动换刀装置和四面划线功能。其经济的设计使该钻孔生产线成为可靠且价格合理的生产单元。
槽钢
方形管
矩形管
测量系统
探头、夹紧机构和激光装置的综合配置允许精确测量型钢长度和宽度，以及翼板和腹板高度。
三个独立主轴
用户可借助三个独立的直驱式钻削动力头实现每个主轴上的最大功率。
三个高科技主轴可同时在翼板和腹板上操作。
直驱式主轴
强大的直驱式主轴确保高钻孔性能。
这种耐用而又简单的设计，使该主轴成为当今市场上最高效和最先进的主轴。
硬质合金钻孔
凭借高转速主轴，硬质合金工具可发挥其最大效率。
底部划线
除使用相关工具执行的顶部划线以外，底部划线操作还可通过可选的划线主轴完成。
换刀装置
自动化换刀系统由数控管理，并在每个主轴上配有6个刀位。
磁吸装置
当与带锯床组合使用时，磁力辅助出料装置允许将切下的料头、短余料和短工件转移到短件卸载平台上。
单一数控单元
当与带锯床或热切割锁口机器人组合使用时，无需额外添加数控单元，因为整个系统由单一数控装置控制。
安全性
我们所有的系统均参照最高安全标准和条例生产。
| VANGUARD 自动数控多轴钻孔生产线 | 453 VN 453 VN-R | 603 VN 603 VN-R | 1003 VN 1003 VN-R | 1103 VN 1103 VN-R | 1203 VN 1203 VN-R |
|---|---|---|---|---|---|
| 截面尺寸[最小mm] | 60*x10 | 60x10 | 60x10 | 80x10 | 80x10 |
| 截面尺寸[最大mm] | 460x460 | 610x460 | 1015x460 | 1115x510 | 1220x610 |
| 钻孔动力头数量[no.] | 3 | 3 | 3 | 3 | 3 |
| 每个动力头钻孔工具数量 [no.] | 6 | 6 | 6 | 6 | 6 |
| 钻孔直径[最大mm] | 40 | 40 | 40 | 40 | 40 |
| 主轴功率[kW] | 31 | 31 | 31 | 31 | 31 |
| 主轴转速[最大RPM] | 5000 | 5000 | 5000 | 5000 | 5000 |
| 机器重量[kg] | 8500 | 9500 | 9500 | 10000 | 10000 |
| VANGUARD 钻孔和锯切 | 453 VNB | 603 VNB | 1003 VNB | 1103 VNB | 1203 VNB |
|---|---|---|---|---|---|
| 电机功率[kW] | 9 | 9 | 9 | 15 | 15 |
| 锯带速度 [最大m/min] | 170 | 170 | 170 | 170 | 170 |
| 锯带尺寸[mm] | 41x1.3x7250 | 41x1.3x7250 | 41x1.3x7250 | 54x1.6x9920 | 67x1.6x9000 |
| 机器重量[kg] | 13000 | 14000 | 14000 | 21500 | 16400 |
| VANGUARD 钻孔和热切割锁口 | 604 VNRAZ | 1204 VNRAZ |
|---|---|---|
| 氧气割炬[no.] | - | - |
| 等离子割炬[no.] | 1 | 1 |
| 机器重量[kg] | 18500 | 19000 |
观看VANGUARD型号的视频。
观看视频- PDF Brochure

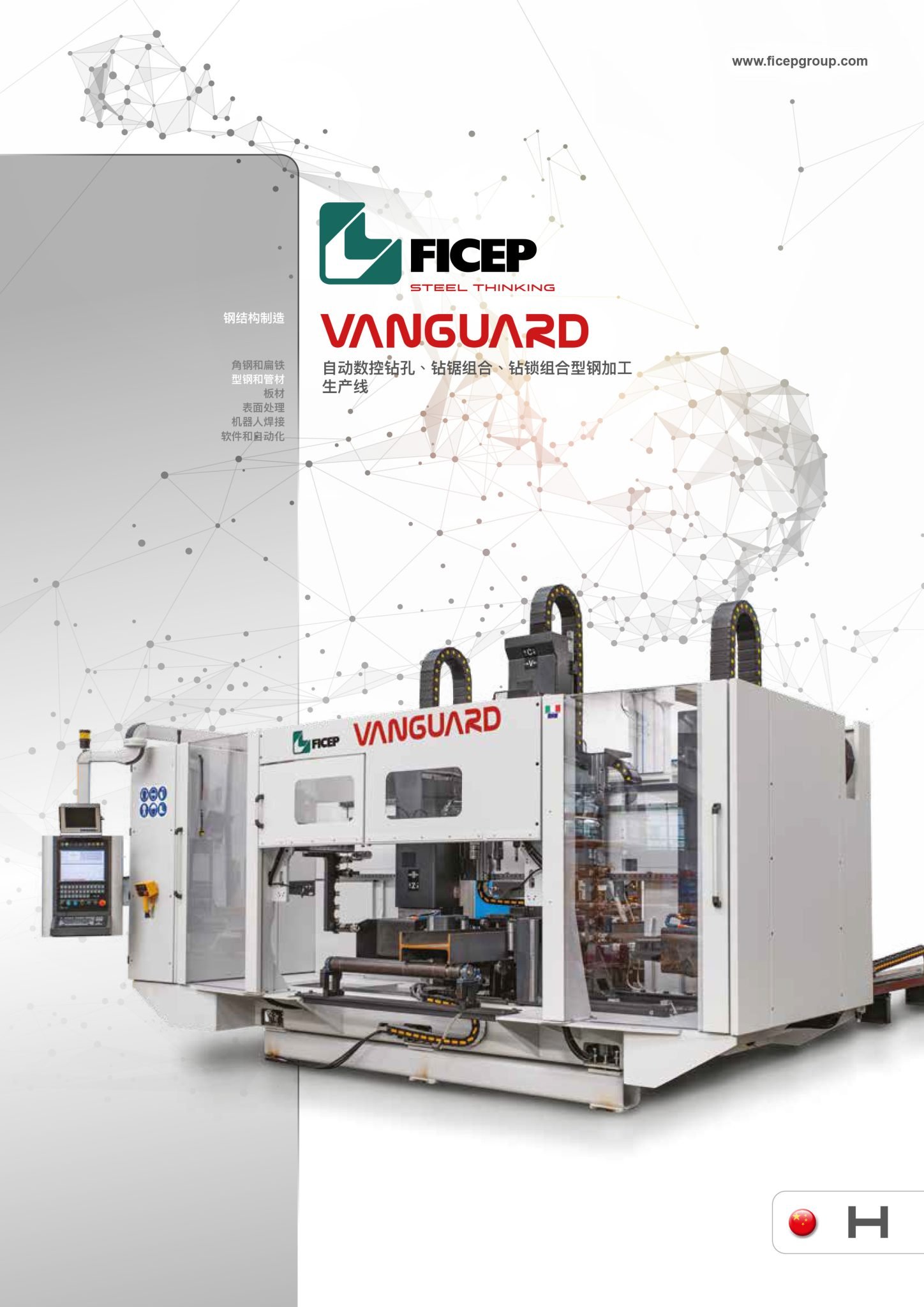

索取宣传册
